Eclatés de véhicule - VESPA VESPA GT 125 Vespa GTV 125 4T Navy E3 2007-2008
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/vespa.svg)

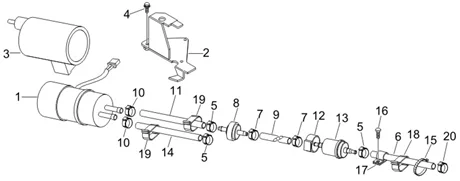

Châssis - parties plastiques - carrosseries : 02.53 INSTALATION DE L ALIMENTATION
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/209/Vespa_GTV_125_4T_Navy_E3_2007-2008_02.53.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/8/6/0/img/67860.jpg)
1 |
POMPE ESSENCE ELECTRIQUE ORIGINE PIAGGIO 125 MP3 2006>2008, X8 PREMIUM, X9 2003>2007, X-EVO 2007>, VESPA GTS 2007>2012, VESPA LX 2006>2008/GILERA 125 NEXUS 2007>, RUNNER 2006> -639861- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/2/3/6/img/68236.jpg)
2 |
SUPPORT DE POMPE ELECTRIQUE ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER 125 CC -654047- Plus d'informationsQuantité requise : 1 |
||||||
3 |
652926 - SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/9/5/9/img/70959.jpg)
4 |
VIS BRIDE TH (6X10) ORIGINE PIAGGIO COMMUN A LA GAMME -969296- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/8/6/3/img/72863.jpg)
5 |
COLLIER SERRE TUBE ORIGINE PIAGGIO COMMUN A LA GAMME -CM001901- Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/9/1/9/img/65919.jpg)
6 |
TUYAU/DURITE ESSENCE ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME (ROULEAU DE 5M) -1R000160- Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
COLLIER SERRE TUBE ORIGINE PIAGGIO COMMUN A LA GAMME -CM001901- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/2/7/9/img/68279.JPG)
8 |
SOUPAPE ALIMENTATION ORIGINE PIAGGIO 125 GTS VESPA 2007>2012 -654935- Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
TUYAU/DURITE ESSENCE ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME (ROULEAU DE 5M) -1R000160- Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
COLLIER SERRE TUBE ORIGINE PIAGGIO COMMUN A LA GAMME -CM001901- Plus d'informationsQuantité requise : 2 |
||||||
|
11 |
TUYAU/DURITE ESSENCE ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME (ROULEAU DE 5M) -1R000160- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/1/8/img/66118.jpg)
12 |
SUPPORT ELASTIQUE ORIGINE PIAGGIO COMMUN A LA GAMME -272842- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/7/2/8/9/img/77289.jpg)
13 |
FILTRE A ESSENCE ORIGINE PIAGGIO 125 MP3 2007>, X7 2008>, X8 2004>, X9 2003>, X-EVO 2007>, VESPA GTS 2007> 50 FLY 4T 2005>/GILERA 125 NEXUS 2007>, RUNNER 2004> 50 RUNNER PURE-JET 2005> -270423- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/1/7/img/66017.jpg)
15 |
COLLIER DE SERRAGE NYLON TYPE RILSAN 4,8X270MM ORIGINE PIAGGIO COMMUN A LA GAMME -257134- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/1/7/img/66117.jpg)
16 |
VIS TBC (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -272836- Plus d'informationsQuantité requise : 2 |
||||||
|
17 |
487824 - COLLIER Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/1/9/img/72919.jpg)
18 |
CLIPS ATTACHE FAISCEAU ORIGINE PIAGGIO COMMUN A LA GAMME -CM013203- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/1/7/img/72917.JPG)
19 |
PINCE CLIPS FIXATION DURITE ORIGINE PIAGGIO COMMUN A LA GAMME -CM013201- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/8/7/3/img/72873.JPG)
20 |
COLLIER DURITE (D10.5) ORIGINE PIAGGIO COMMUN A LA GAMME -CM0019126- Plus d'informationsQuantité requise : 1 |
