Eclatés de véhicule - VESPA VESPA GTS 310 Vespa GTS 310 E5+ - Super-Super Sport 2024 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/vespa.svg)

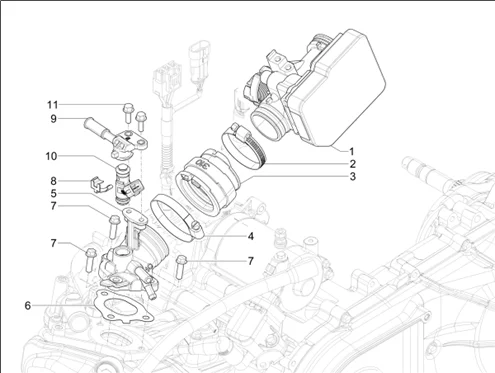

Moteur : 01.36 BOÎTIER PAPILLON - INJECTEUR - RACCORD D'ADMISSION
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1233/Vespa_GTS_310_E5_-_Super-Super_Sport_2024_EMEA_01.36.png)
1 |
BOITIER PAPILLON AVEC ECU ORIGINE PIAGGIO VESPA 310 GTS 2025 E5+ -CM3410027 Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
BOITIER PAPILLON AVEC ECU ORIGINE PIAGGIO VESPA 310 GTS 2025 E5+ -CM3410027 Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
CM341002 - BOÃ-TIER PAPILLON AVEC ECU Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/5/3/3/2/img/75332.jpg)
2 |
COLLIER SERRAGE TUBE 32-50 ORIGINE PIAGGIO COMMUN A LA GAMME -1A000833 Plus d'informationsQuantité requise : 1 |
|||||||||
|
3 |
1A023943 - INTAKE FITTING MANIFOLD Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/1/5/5/6/img/111556.jpg)
4 |
COLLIER SERRAGE TUBE 40-60 ORIGINE PIAGGIO COMMUN A LA GAMME -614188 Plus d'informationsQuantité requise : 1 |
|||||||||
|
5 |
1A025663 - RACCORD D'ADMISSION AVEC PIèCES INTERN Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/6/0/4/6/img/156046.jpg)
6 |
JOINT RACCORD ADMISSION ORIGINE PIAGGIO 300 BEVERLY, MP3, GTS 2019> -1A009942 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/4/7/img/65447.jpg)
7 |
VIS BRIDE TH (6X20) ORIGINE PIAGGIO COMMUN A LA GAMME -018639 Plus d'informationsQuantité requise : 3 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/3/9/1/0/3/img/39103.jpg)
8 |
CLIPS DE RETENU INJECTEUR ORIGINE PIAGGIO COMMUN A LA GAMME -849898 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/6/0/4/5/img/156045.jpg)
9 |
SUPPORT INJECTEUR ORIGINE PIAGGIO 500-530 MP3 2021> -1A013640 Plus d'informationsQuantité requise : 1 |
|||||||||
|
10 |
CM291206 - FUEL INJECTOR Plus d'informationsQuantité requise : 1 |
|||||||||
|
11 |
1A015812 VIS Plus d'informationsQuantité requise : 2 |
|||||||||
