Eclatés de véhicule - VESPA VESPA GTS 300 ie Touring 2011-2012
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/vespa.svg)

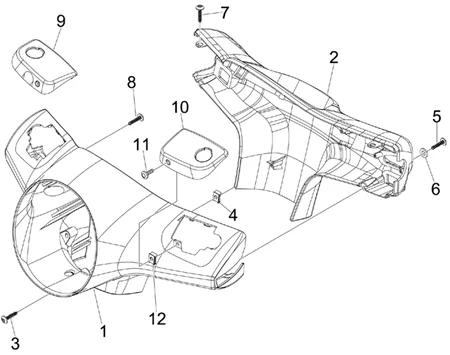

Guidon/direction : 03.01 COUVERTURES GUIDON
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/217/Vespa_GTS_300_ie_Touring_2011-2012_03.01.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/4/3/6/9/0/img/143690.JPG)
1 |
COUVRE GUIDON AVANT ORIGINE PIAGGIO 125-250-300 VESPA GTS 2016< BRUT -1B001185- Plus d'informationsQuantité requise : 1 |
||||||
1 |
1B001185000M5 - CACHE DIRECTION Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
65268100H8 - CACHE DIRECTION ROUGE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/7/3/4/2/img/87342.jpg)
2 |
COUVRE GUIDON ARRIERE ORIGINE PIAGGIO 125-250-300 VESPA GTS 2016< SANS ABS BRUT -652682- Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
65268200H8 - CACHE DIRECTION Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
65268200M5 - CACHE DIRECTION Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/2/8/img/66028.jpg)
3 |
VIS DE CARENAGE (3X18) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -258249 - Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/2/5/img/72925.jpg)
4 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017409- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/5/8/img/66058.jpg)
5 |
VIS AUTOTARAUDEUSE (4X16) ORIGINE PIAGGIO COMMUN A LA GAMME -267115- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/7/4/img/63774.jpg)
6 |
RONDELLE PLATE (3.3X6.6X0.5) ORIGINE PIAGGIO COMMUN A LA GAMME -003053- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/7/4/img/66074.jpg)
7 |
VIS AUTOTARAUDEUSE (4X13) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -268596- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/7/7/9/8/img/77798.jpg)
8 |
VIS CRUCIFORME (3.5X16) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -294678- Plus d'informationsQuantité requise : 2 |
||||||
|
9 |
599679 - COUVERTURE Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
59967900M5 - COUVERTURE DRT. Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
59967900H8 - COUVERTURE Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
599678 - COUVERTURE Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
59967800H8 - COUVERTURE Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
59967800M5 - COUVERTURE GAU. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/6/6/3/img/67663.jpg)
11 |
VIS BTR TETE BOMBEE (4X10) ORIGINE PIAGGIO COMMUN A LA GAMME -621914- Plus d'informationsDescription : COMMUN A LA GAMME MOTO ET MAXISCOOTER Quantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/1/9/3/img/95193.jpg)
12 |
ECROU TOLE (3,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017418- Plus d'informationsQuantité requise : 2 |
