Eclatés de véhicule - MOTO GUZZI V7 750 V7 II Special 750 E3 ABS 2015-2016 (APAC EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

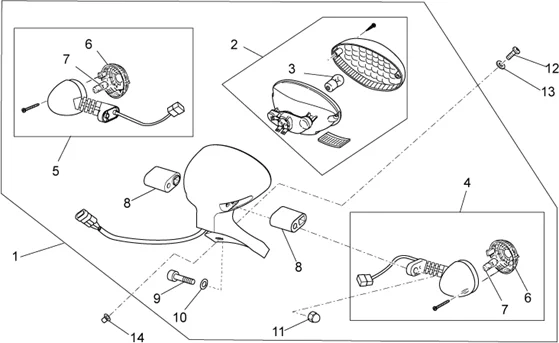

Chassis : 33.29 FEUX ARRIERE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/912/V7_II_Special_750_E3_ABS_2015-2016_(APAC_EMEA)_33.29.png)
1 |
2B0017016 - FANALE POSTERIORE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/4/0/7/6/7/img/140767.jpg)
1 |
FEU ARRIERE ORIGINE MOTO GUZZI V7 2015>2020 -2B0017486 Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
GU03740930 - FEU ARRIERE Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
GU93450224 - LAMPE (OU AMPOULE) 12V/5-21W Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/9/5/3/0/img/99530.jpg)
4 |
CLIGNOTANT AVANT DROIT/ARRIERE GAUCHE ORIGINE PIAGGIO MOTO-GUZZI V7, NEVADA, BELLAGIO 2016< -887826 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/1/1/6/9/img/101169.jpg)
4 |
CLIGNOTANT AVANT DROIT/ARRIERE GAUCHE ORIGINE PIAGGIO MOTO-GUZZI 750 NEVADA, V7 -B063800 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/9/5/3/1/img/99531.jpg)
5 |
CLIGNOTANT AVANT GAUCHE/ARRIERE DROIT ORIGINE PIAGGIO MOTO-GUZZI V7, NEVADA, BELLAGIO 2016< -887827 Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
CLIGNOTANT AVANT GAUCHE/ARRIERE DROIT ORIGINE PIAGGIO MOTO-GUZZI 750 NEVADA, V7 -B063801 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/1/7/5/3/img/131753.jpg)
6 |
CABOCHON DE CLIGNOTANT ORIGINE MOTO GUZZI BELLAGIO, NEVADA, V7 2016< -GU32753760 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/2/9/8/img/67298.jpg)
7 |
AMPOULE/LAMPE 12V 10W BAU15S/RY10 ORANGE ORIGINE PIAGGIO COMMUN A LA GAMME -584332 Plus d'informationsQuantité requise : 2 |
||||||
|
8 |
GU32753410 - ENTRETOISE Plus d'informationsQuantité requise : 2 |
||||||
|
9 |
GU98370655 - VIS M6X55 Plus d'informationsQuantité requise : 2 |
||||||
|
10 |
GU95021206 - RONDELLE Plus d'informationsQuantité requise : 2 |
||||||
|
11 |
GU92787006 - ECROU Plus d'informationsQuantité requise : 2 |
||||||
|
12 |
GU98350215 - VIS Plus d'informationsQuantité requise : 3 |
||||||
|
13 |
GU30577800 - RONDELLE NYLON 5,5X12X1 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/5/9/2/img/132592.jpg)
14 |
DOUILLE ANTI VIBRATION (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -GU93231605 Plus d'informationsQuantité requise : 3 |
