Eclatés de véhicule - MOTO GUZZI V7 750 V7 II Racer ABS 750 2015-2016
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

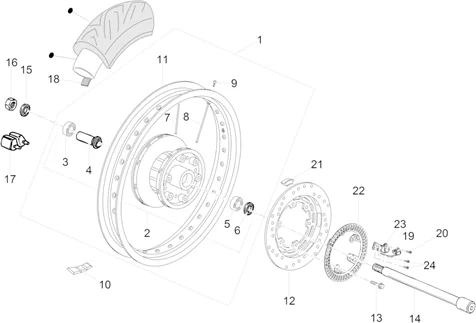

Chassis : 33.25 ROUE ARRIÈRE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/758/V7_II_Racer_ABS_750_2015-2016_33.25.PNG)
1 |
B063267 - RUOTA POST RACER'12 Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
886711 - (*)ASS. MOZZO POST V7 COMPL CUSC. BOCC Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/4/0/1/img/132401.jpg)
3 |
ROULEMENT (17X47X14) DE ROUE ORIGINE PIAGGIO MOTO-GUZZI V50, V65, 750 V7, DAYTONA, NEVADA, BREVA, 1100 SPORT -GU92204218 Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
GU27633910 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/4/0/0/img/132400.jpg)
5 |
ROULEMENT (17X40X12) ROUE ARRIERE ORIGINE PIAGGIO MOTO-GUZZI 750 V7, NEVADA, BREVA, V35, V60, V65 -GU92204217 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/1/7/0/img/132170.jpg)
6 |
JOINT SPI (25X40X7) ROUE ARRIERE ORIGINE PIAGGIO MOTO-GUZZI 750 V7, NEVADA -GU90402538 Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
RAYON COURT ROUE ARRIERE MOTO GUZZI V7 2020< -883350 Plus d'informationsQuantité requise : 18 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/8/5/9/2/img/98592.jpg)
8 |
RAYON ROUE ARRIERE (158) ORINE MOTO GUZZI V7 2020< -883349 Plus d'informationsQuantité requise : 18 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/8/2/1/7/img/128217.jpg)
9 |
ECROU DE RAYON ORIGINE MOTO GUZZI CALIFORNIA, V7, V85 -GU03631250 Plus d'informationsQuantité requise : 36 |
||||||
|
10 |
GU14616150 - CONTREPOIDS Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
B063078 - CERCHIO RUOTA POST 3.5X17" NERO Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/9/4/0/2/img/99402.jpg)
12 |
DISQUE DE FREIN ARRIERE ORIGINE PIAGGIO MOTO-GUZZI V7, NEVADA, V9, V85 -887448 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/4/8/img/71948.jpg)
13 |
VIS BRIDE TH (8X20) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152286 Plus d'informationsQuantité requise : 6 |
||||||
|
14 |
GU32633360 - AXE DE ROUE AR Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
GU31634481 - RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/4/8/9/img/132489.jpg)
16 |
ECROU (M16X1,5) ORIGINE PIAGGIO COMMUN A LA GAMME -GU92606316 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/4/7/1/8/img/124718.jpg)
17 |
CAOUTCHOUC/AMORTISSEUR DE COUPLE ORIGINE PIAGGIO MOTO-GUZZI 750 V7, NEVADA, BREVA, 850 V9 -GU32632510 Plus d'informationsQuantité requise : 6 |
||||||
|
18 |
GU28612033 - BANDE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/9/8/0/6/3/img/198063.jpg)
19 |
CAPTEUR ABS ORIGINE PIAGGIO 125-300 VESPA GTS 2009>, 300 VESPA GTV 2009>, 125 VESPA SPRINT 2014>2015, VESPA 946 2013>/MOTO-GUZZI V7 RACER 2015>2016 -1D003747 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/3/0/9/8/img/133098.jpg)
20 |
VIS BTR (5X16) ORIGINE PIAGGIO COMMUN A LA GAMME -GU98612216 Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
GU32636160 - COAUTCHOUC POUR SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
2B000225 - ROUE PHONIQUE Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
2B000377 - SUPPORTO SENSORE ABS Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
GU98682312 - VIS TCEI M6X12 Plus d'informationsQuantité requise : 2 |
