Eclatés de véhicule - MOTO GUZZI V50 500 PA 500 1992-2001
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

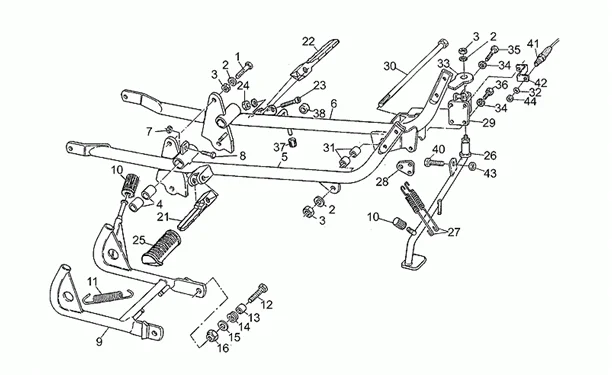

Chassis : 33.18 REPOSE-PIEDS BEQUILLE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/528/V50_PA_500_1992-2001_33.18.PNG)
1 |
GU98052565 - VIS Plus d'informationsQuantité requise : 2 |
||||||
|
2 |
GU95004210 - RONDELLE 10,2X18X2 Plus d'informationsQuantité requise : 5 |
||||||
|
3 |
GU92602210 - ECROU Plus d'informationsQuantité requise : 5 |
||||||
|
4 |
GU28252060 - DOUILLE 18 MM EST. Plus d'informationsQuantité requise : 4 |
||||||
|
5 |
GU19420315 - BRAS Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
GU92602206 - ECROU Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
GU98054322 - VIS Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/1/6/7/img/129167.JPG)
10 |
CAOUTCHOUC DE PEDALE BEQUILLE ORIGINE PIAGGIO COMMUN A LA GAMME MOTO GUZZI -GU13432640- Plus d'informationsQuantité requise : 2 |
||||||
|
11 |
GU12434001 - RESSORT RAPPEL BEQ. Plus d'informationsQuantité requise : 2 |
||||||
|
12 |
GU98054530 - VIS Plus d'informationsQuantité requise : 2 |
||||||
|
13 |
GU91181114 - ENTRETOISE Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/6/4/7/img/132647.jpg)
14 |
RESSORT DE CULBUTEUR ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI -GU94322215- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/0/0/6/2/img/110062.jpg)
15 |
RONDELLE PLATE (10.5X22X2.5) ORIGINE PIAGGIO COMMUN A LA GAMME -0030404- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/5/1/0/img/132510.JPG)
16 |
ECROU (M10X1,5) ORIGINE PIAGGIO COMMUN A LA GAMME -GU92630510- Plus d'informationsQuantité requise : 2 |
||||||
|
22 |
GU28441860 - REPOSE-PIEDS Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
GU92602208 - ECROU M8X1,25 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/0/1/5/5/img/130155.jpg)
25 |
REPOSE PIED ORIGINE PIAGGIO MOTO-GUZZI STRADA, TARGA, V50, V75, SP, LE-MANS -GU28443201- Plus d'informationsQuantité requise : 2 |
||||||
|
26 |
GU19432016 - BRAS LATERAL Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
GU19434069 - RESSORT Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/1/1/1/7/img/151117.jpg)
28 |
SUPPORT DE CONTACTEUR DE BEQUILLE LATERALE ORIGINE MOTO GUZZI 1000-1100 CALIFORNIA, V50, V60, V75 -GU18432760- Plus d'informationsQuantité requise : 1 |
||||||
|
29 |
GU13433440 - BLOC Plus d'informationsQuantité requise : 1 |
||||||
|
30 |
GU53429500 - PIVOT M10X250 Plus d'informationsQuantité requise : 1 |
||||||
|
31 |
GU19017000 - BAGUE Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/1/9/3/2/img/131932.jpg)
32 |
RONDELLE ELASTIQUE (8X15X0.3) ORIGINE PIAGGIO COMMUN A LA GAMME -GU61270300- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/2/5/5/9/img/102559.jpg)
33 |
GU03432740 - FERMO Plus d'informationsQuantité requise : 1 |
||||||
|
34 |
GU95021108 - RONDELLE ELASTIQUE Plus d'informationsQuantité requise : 4 |
||||||
|
35 |
GU98052440 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
36 |
GU98054416 - VIS M8X16 Plus d'informationsQuantité requise : 3 |
||||||
|
37 |
GU14423800 - CAOUTCHOUC Plus d'informationsQuantité requise : 1 |
||||||
|
38 |
GU12433000 - TAMPON Plus d'informationsQuantité requise : 1 |
||||||
|
40 |
GU98054216 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
41 |
GU29759150 - INTERRUPTEUR BEQUILLE Plus d'informationsQuantité requise : 1 |
||||||
|
42 |
GU29433850 - BRIDE Plus d'informationsQuantité requise : 1 |
||||||
|
43 |
GU92602205 - ECROU Plus d'informationsQuantité requise : 1 |
||||||
|
44 |
GU92602508 - ECROU M8X1 Plus d'informationsQuantité requise : 1 |
