Eclatés de véhicule - MOTO GUZZI V35 350 V50 Acc Elettronica 350-500 1977-1980
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

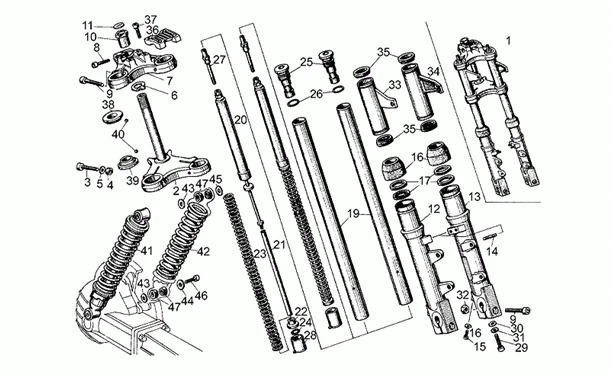

Chassis : 33.09 SUSPENSION AVANT/ARRIERE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/525/V35_V50_Acc_Elettronica_350-500_1977-1980_33.09.PNG)
3 |
GU98620555 - VIS Plus d'informationsQuantité requise : 2 |
||||||
|
5 |
GU95004210 - RONDELLE 10,2X18X2 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/3/1/5/9/img/133159.jpg)
8 |
VIS BTR (8X35) ORIGINE PIAGGIO COMMUN A LA GAMME -GU98680435- Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
GU98620540 - VIS M10X40 Plus d'informationsQuantité requise : 4 |
||||||
|
10 |
GU14516600 - DOUILLE Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
GU17517700 - PETIT COUVERCLE Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
GU96508021 - VIS SANS TETE Plus d'informationsQuantité requise : 4 |
||||||
|
16 |
GU95100116 - RONDELLE Plus d'informationsQuantité requise : 2 |
||||||
|
17 |
GU90403144 - JOINT SPI Plus d'informationsQuantité requise : 4 |
||||||
|
23 |
GU19526600 - RESSORT Plus d'informationsQuantité requise : 2 |
||||||
|
24 |
GU90271012 - BAGUE SEEGER Plus d'informationsQuantité requise : 2 |
||||||
|
27 |
GU19504800 - VIS Plus d'informationsQuantité requise : 2 |
||||||
|
29 |
GU98623430 - VIS Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/1/2/5/img/129125.jpg)
30 |
RONDELLE PLATE (8,25X15X1) ORIGINE PIAGGIO COMMUN A LA GAMME MOTO-GUZZI -GU12154200- Plus d'informationsQuantité requise : 2 |
||||||
|
31 |
GU95004208 - RONDELLE Plus d'informationsQuantité requise : 2 |
||||||
|
32 |
GU92602210 - ECROU Plus d'informationsQuantité requise : 2 |
||||||
|
35 |
GU39492701 - JOINT TORIQUE Plus d'informationsQuantité requise : 4 |
||||||
|
37 |
GU98830430 - VIS Plus d'informationsQuantité requise : 4 |
||||||
|
38 |
GU61514940 - BOUCHON Plus d'informationsQuantité requise : 1 |
||||||
|
39 |
GU61515240 - PISTE DIRECTION Plus d'informationsQuantité requise : 1 |
||||||
|
40 |
GU92295704 - BILLE Plus d'informationsQuantité requise : 44 |
||||||
|
43 |
GU95004215 - RONDELLE PLATE Plus d'informationsQuantité requise : 4 |
||||||
|
44 |
GU95100255 - RONDELLE Plus d'informationsQuantité requise : 2 |
||||||
|
45 |
GU95000208 - RONDELLE Plus d'informationsQuantité requise : 2 |
||||||
|
46 |
GU98822416 - VIS Plus d'informationsQuantité requise : 4 |
