Eclatés de véhicule - MOTO GUZZI V11 1100 Cafe Ballabio 1100 2003-2005
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

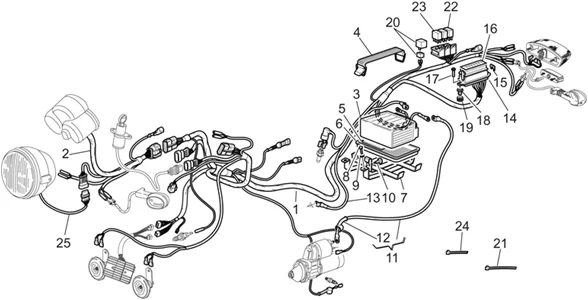

Chassis : 33.45 CIRCUIT ELECTRIQUE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/523/V11_Cafe_Ballabio_1100_2003-2005_33.45.PNG)
1 |
GU01747191 - CABLAGGIO PRINCIPALE Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
Cablage principal |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/1/9/4/0/img/101940.jpg)
3 |
BATTERIE 12V 13 AH ORIGINE PIAGGIO MOTO-GUZZI 750 BREVA 2003>2009, 1100 SPORT 1996>1999, V11 1999>2005, 1000 V10 1997>1999, QUOTA 1998>2002 -GU01704501- Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
GU02704550 - ACCUMULATORE 12V 11AH YTZ12S Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
GU14102600 - ELASTIQUE DE FIXATION Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
GU29579460 - GARNITURE ADHESIF Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
GU28707050 - BOITIER BATTERIE Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
GU01418230 - TELAIO BATTERIA Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/9/2/7/img/132927.jpg)
8 |
VIS TH (6X14) ORIGINE PIAGGIO COMMUN A LA GAMME -GU98084314 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/5/5/3/img/73553.jpg)
9 |
RONDELLE PLATE (6,15X11X0,8) ORIGINE PIAGGIO COMMUN A LA GAMME -GU95008206 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/6/8/0/img/129680.jpg)
10 |
TAMPON BEQUILLE LATERLE ORIGINE MOTO GUZZI COMMUN A LA GAMME -GU19705900 Plus d'informationsQuantité requise : 2 |
||||||
|
11 |
GU01748431 - CABLAGGIO BATTERIA-MOT.AVV. Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
|
||||||
|
12 |
GU03707140 - CAPUCHON Plus d'informationsQuantité requise : 2 |
||||||
|
13 |
GU02747901 - CABLAGGIO MASSA-BATTERIA Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
|
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/1/9/8/7/img/101987.jpg)
14 |
BOITE A FUSIBLES ORIGINE PIAGGIO MOTO-GUZZI V11 -GU01743030 Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
GU28742558 - FUSIBLE 5A Plus d'informationsQuantité requise : 3 |
||||||
|
15 |
GU28742559 - FUSIBLE 10A Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/2/4/4/img/66244.jpg)
15 |
FUSIBLE PLAT ENFICHABLE STANDARD 15A ORIGINE PIAGGIO COMMUN A LA GAMME -290860 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/4/0/1/img/73401.jpg)
15 |
FUSIBLE PLAT ENFICHABLE STANDARD 30A ORIGINE PIAGGIO COMMUN A LA GAMME -CM225730 Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
"Décalcomanie ""schema fusibili""" |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/5/6/5/img/73565.jpg)
17 |
VIS BTR (4.80X14) ORIGINE PIAGGIO COMMUN A LA GAMME -GU98370515 Plus d'informationsQuantité requise : 2 |
||||||
|
18 |
GU01746630 - BUSSOLA Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/3/6/1/img/132361.jpg)
19 |
CAOUTCHOUC PASSE FIL (8X18) ORIGINE PIAGGIO COMMUN A LA GAMME -GU91551086 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/5/6/3/img/71563.jpg)
20 |
CENTRALE CLIGNOTANTE ORIGINE PIAGGIO COMMUN A LA GAMME SCOOTER ET MAXISCOOTER APRILIA ET MOTO 125 CC -AP8124235 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/2/6/0/4/img/132604.jpg)
21 |
COLLIER DE SERRAGE NYLON TYPE RILSAN 3.6X375MM ORIGINE PIAGGIO COMMUN A LA GAMME- GU93304390 Plus d'informationsQuantité requise : 4 |
||||||
|
22 |
GU01732560 - RELE' INTERUTTORE SIEMENS A1001A402 Plus d'informationsQuantité requise : 2 |
||||||
|
23 |
RELAIS DEVIATEUR SIEMENS A1001A403 ORIGINE PIAGGIO COMMUN A LA GAMME MOTO GUZZI -GU01731760 Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
GU14609650 - COLLIER 3,6X20,6 Plus d'informationsQuantité requise : 50 |
||||||
|
25 |
GU01757680 - CAVO ADATTATORE Plus d'informationsQuantité requise : 1 |
