Eclatés de véhicule - APRILIA TUONO 1000 V4 R STD APRC 2011
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

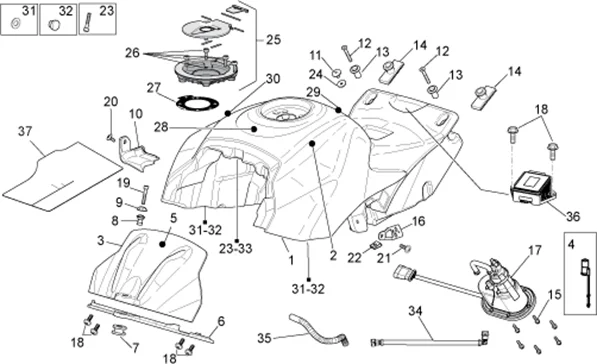

Chassis : 28.14 RÉSERVOIR ESSENCE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/732/Tuono_1000_V4_R_STD_APRC_2011_28.14.PNG)
1 |
89977500NI - RESERVOIR NOIR Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
B04326600XG6 - RESERVOIR ESSENCE, JAUNE Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
B04326700XG6 - RESERVOIR ESSENCE Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
B04327200NI - RESERVOIR ESSENCE Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
B04349000XH6 - RESERVOIR ESSENCE PEINT GRIS Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/2/1/3/4/img/42134.jpg)
2 |
894080 - DECALCO Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/2/5/4/9/img/62549.jpg)
2 |
B045374 - DECALCO Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
85883100XN2 - COUVERCLE Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
899068 - DETECTEUR Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
899549 - DECALCO Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
858885 - SUPPORT RESERVOIR * Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
AP8144713 - GOMMINO Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
858887 - DOUILLE EN "T" Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/0/2/img/71902.jpg)
9 |
RONDELLE SPECIALE ORIGINE PIAGGIO COMMUN A LA GAMME MOTO -AP8150536 Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
893107 - PATTE TUYAU ESSENCE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/5/2/0/1/6/img/52016.jpg)
11 |
VIS DE FIXATION DE RESERVOIR ESSENCE ORIGINE PIAGGIO APRILIA 1000-1100 RSV-4, TUONO V4, 750-900-1200 DORSODURO, 1200 CAPONORD -AP8161127 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/1/4/3/img/67143.jpg)
12 |
VIS EMBOUT DE GUIDON ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -576836 Plus d'informationsQuantité requise : 2 |
||||||
|
13 |
893273 - ENTRETOISE Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/6/6/2/3/img/46623.jpg)
14 |
CAOUTCHOUC RESERVOIR ORIGINE PIAGGIO COMMUN A LA GAMME -AP8120663 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/3/9/img/71939.jpg)
15 |
VIS BRIDE TH (5X15) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152273 Plus d'informationsQuantité requise : 6 |
||||||
|
16 |
858886 - SUPPORT FLANC G Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
B043925 - POMPE ESSENCE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/3/3/img/71933.jpg)
18 |
VIS BRIDE BTR (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152246 Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/5/2/img/71852.jpg)
19 |
VIS BTR (6X35) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150285 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/7/3/img/71973.jpg)
20 |
VIS BTR TETE BOMBEE (5X9) ORIGINE PIAGGIO COMMUN A LA GAMME MOTO -AP8152339 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/0/3/img/71903.jpg)
21 |
VIS BTR TETE BOMBEE (5X10) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150538 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/1/7/4/img/71174.jpg)
22 |
ECROU TOLE (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8102375 Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
AP8150505 - VITE TCEI M4X6 INOX Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/4/7/img/71847.jpg)
24 |
RONDELLE PLATE (5X20X1.5) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150255 Plus d'informationsQuantité requise : 1 |
||||||
|
25 |
B043929 - BOUCHON ESSENCE Plus d'informationsQuantité requise : 1 |
||||||
|
26 |
B043864 - VIS Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/2/3/8/img/71238.jpg)
27 |
JOINT DE BOUCHON ESSNCE ORIGINE APRILIA 1000-1100 RSV, TUONO -AP8104803 Plus d'informationsQuantité requise : 1 |
||||||
|
28 |
896834 - DECALCO Plus d'informationsQuantité requise : 1 |
||||||
|
29 |
899915 - DECALCO Plus d'informationsQuantité requise : 1 |
||||||
|
29 |
B043217 - DECALCO Plus d'informationsQuantité requise : 1 |
||||||
|
29 |
B043486 - DECALCO Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/2/0/1/0/img/42010.jpg)
30 |
893758 - DECALCO Plus d'informationsQuantité requise : 1 |
||||||
|
30 |
B045373 - DECALCO Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/5/6/8/6/5/img/56865.jpg)
31 |
RONDELLE CAOUTCHOUC (10.5X20X1.5) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8220366 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/9/6/3/7/img/49637.jpg)
32 |
BUTEE CAOUTCHOUC ORIGINE APRILIA/MOTO GUZZI COMMUN A LA GAMME -AP8144158 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/7/7/1/img/71771.jpg)
33 |
RONDELLE NYLON (4X9X0.8)) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8144565 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/0/6/3/2/img/40632.jpg)
34 |
TUYAU ESSENCE ORIGINE PIAGGIO 1000 RSV-4, TUONO V4 -858884 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/2/3/9/4/img/42394.jpg)
35 |
TUYAU PURGE RESERVOIR ORIGINE APRILIA 1000-1100 RSV4 2009> -895959 Plus d'informationsQuantité requise : 2 |
||||||
|
36 |
894604 - DETECTEUR Plus d'informationsQuantité requise : 1 |
||||||
|
37 |
894198 - PROTECTION BRULURE Plus d'informationsQuantité requise : 1 |
