Eclatés de véhicule - PIAGGIO VU TRACKMASTER ATV 400 Trackmaster 400 Passo Corto 2006
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggiovu.svg)

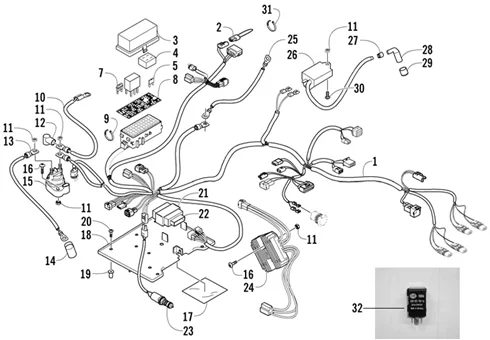

Installation électrique : 06.08 FAISCEAU DE CÂBLES PRINCIPAL
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/336/Trackmaster_400_Passo_Corto_2006_06.08.PNG)
1 |
657984 - FAISC. DE CABLES Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
657985 - HORN Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
629307 - COUVERCLE Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
629322 - FUSE HOLDER Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
629313 - FUSIBLE Plus d'informationsQuantité requise : 6 |
||||||
|
7 |
629311 - FUSIBLE Plus d'informationsQuantité requise : 2 |
||||||
|
7 |
629310 - FUSIBLE Plus d'informationsQuantité requise : 3 |
||||||
|
7 |
629309 - FUSIBLE Plus d'informationsQuantité requise : 4 |
||||||
|
8 |
629323 - DECALCOMANIE Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
628791 - CABLE Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
657986 - CABLE Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
629194 - ECROU Plus d'informationsQuantité requise : 7 |
||||||
|
12 |
629325 - CACHE Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
629329 - CACHE Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
629327 SOLENOID Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
629069 - VIS Plus d'informationsQuantité requise : 4 |
||||||
|
17 |
657988 - DECALCOMANIE Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
657989 - PLAQUE Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
628785 - ECROU Plus d'informationsQuantité requise : 4 |
||||||
|
20 |
629131 - VIS Plus d'informationsQuantité requise : 4 |
||||||
|
22 |
629336 - CENTRALE ELECTRONIQUE Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
657991 - SWITC Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
629337 - REGULATEUR Plus d'informationsQuantité requise : 1 |
||||||
|
25 |
657992 - CABLE Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
629347 - GARNITURE Plus d'informationsQuantité requise : 1 |
||||||
|
28 |
629348 - BOUCHON Plus d'informationsQuantité requise : 1 |
||||||
|
29 |
629349 - GARNITURE Plus d'informationsQuantité requise : 1 |
||||||
|
30 |
629409 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
31 |
629153 - CABLE Plus d'informationsQuantité requise : 1 |
||||||
|
32 |
657993 - RELAY Plus d'informationsQuantité requise : 1 |
