Eclatés de véhicule - MOTO GUZZI TARGA 750 1990-1992
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

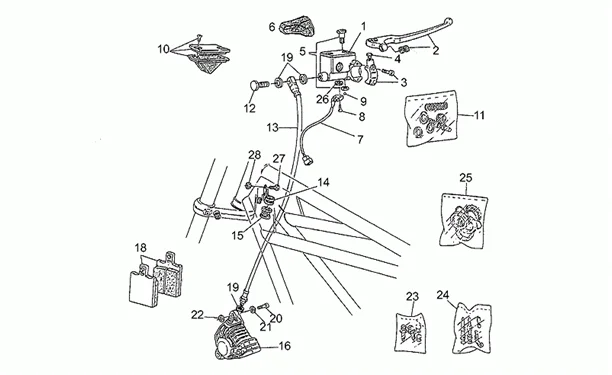

Chassis : 33.16 MAÎT. CYL. FREIN AV
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/522/Targa_750_1990-1992_33.16.PNG)
1 |
GU28660178 - POMPE FREIN Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
AP8113203 - CAVALIER LEVIER FREIN Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
GU93180080 - BOUCHON Plus d'informationsQuantité requise : 2 |
||||||
|
5 |
GU27604815 - PIVOT Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
GU27663615 - CAPUCHON Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
GU98200214 - VIS Plus d'informationsQuantité requise : 2 |
||||||
|
9 |
GU92295708 - BILLE Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
GU27661115 - COUVERCLE POMPE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/0/2/6/2/img/130262.jpg)
11 |
KIT REVISION MAITRE CYLINDRE DE FREIN AVANT ORIGINE PIAGGIO MOTO-GUZZI 1000 LE-MANS, STRADA, V10, DAYTONA, 1100 CALIFORNIA -GU28659378- Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
GU95990028 - VIS TUYAU HUILE * Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
GU17658360 - COLLIER Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
GU17658260 - BAGUE Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
GU31652365 - ETRIER AV GAUCHE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/0/0/5/4/img/130054.jpg)
18 |
PLAQUETTES DE FREIN ARRIERE ORIGINE PIAGGIO MOTO-GUZZI V50, V65, V10, V11, STRADA, NEVADA, DAYTONA -GU27654610- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/9/9/4/9/img/129949.jpg)
19 |
RONDELLE DURITE FREIN (10X1.5X1) ORIGINE MOTO GUZZI COMMUN A LA GAMME -GU25656100- Plus d'informationsQuantité requise : 2 |
||||||
|
20 |
GU98622422 - VIS Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/1/9/3/2/img/131932.jpg)
21 |
RONDELLE ELASTIQUE (8X15X0.3) ORIGINE PIAGGIO COMMUN A LA GAMME -GU61270300- Plus d'informationsQuantité requise : 2 |
||||||
|
22 |
GU95100250 - RONDELLE 8,5X18X0,5 Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
GU95100251 - RONDELLE 8,5X18X0,8 Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
GU31659265 - KIT DE RACCORD POMPE Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
GU65659200 - KIT DE VIS Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
GU39659100 - AXES+RESSORT Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
GU31659165 - KIT DE PATINS-AXE Plus d'informationsQuantité requise : 2 |
||||||
|
25 |
GU39659000 - KIT RÚVISION PINCE Plus d'informationsQuantité requise : 1 |
||||||
|
25 |
GU66659031 - KIT DE JOINT Plus d'informationsQuantité requise : 1 |
||||||
|
26 |
AP8113323 - PLAQUETTE DE FREIN Plus d'informationsQuantité requise : 2 |
||||||
|
27 |
GU98280410 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
28 |
GU92630104 - ECROU M4X0,7 Plus d'informationsQuantité requise : 1 |
