Eclatés de véhicule - APRILIA SX 125 E5 2021 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

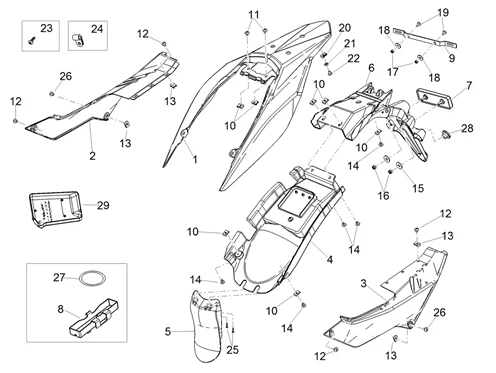

Châssis : 02.04 CARROSSERIE POSTERIEURE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/996/SX_125_E5_2021_(EMEA)_02.04.png)
1 |
CARENAGE ARRIERE BLANC ORIGINE APRILIA 125 RX, SX 2018> -86596200W0B- Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/4/4/3/2/img/154432.jpg)
1 |
CARENAGE ARRIERE NOIR ORIGINE APRILIA 125 RX, SX 2018> -86596200W0N- Plus d'informationsQuantité requise : 1 |
|||||||||
|
2 |
2B004706 - COUVERCLE Plus d'informationsQuantité requise : 1 |
|||||||||
|
3 |
2B004705 - COUVERCLE Plus d'informationsQuantité requise : 1 |
|||||||||
|
4 |
2B004443 - DESSOUS SELLE Plus d'informationsQuantité requise : 1 |
|||||||||
|
5 |
865985 - PROTECT.AMORTIG.DRD125 09 Plus d'informationsQuantité requise : 1 |
|||||||||
|
6 |
PORTE PLAQUE ORIGINE PIAGGIO 125 RX, SX APRILIA 2018> -865984- Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/5/6/8/img/71568.jpg)
7 |
CATADIOPTRE ARRIERE ORIGINE PIAGGIO COMMUN A LA GAMME MOTO ET MAXISCOOTER APRILIA -AP8124718- Plus d'informationsQuantité requise : 1 |
|||||||||
|
8 |
866484 - CAJA HERRAMIENTAS DRD125 09 Plus d'informationsQuantité requise : 1 |
|||||||||
|
9 |
2R000363 - SUPPORT PLAQUE Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/9/img/66009.jpg)
10 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485- Plus d'informationsQuantité requise : 6 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/4/5/3/7/img/64537.jpg)
11 |
VIS BTR TETE BOMBEE (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -00H01501701- Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/7/3/img/71973.jpg)
12 |
VIS BTR TETE BOMBEE (5X9) ORIGINE PIAGGIO COMMUN A LA GAMME MOTO -AP8152339- Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/4/1/1/9/img/64119.jpg)
13 |
ECROU TOLE (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -00G04401462- Plus d'informationsQuantité requise : 6 |
|||||||||
|
14 |
2R000356 - VIS M6×16 Plus d'informationsQuantité requise : 5 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/6/0/img/65360.jpg)
15 |
RONDELLE PLATE (4X12) ORIGINE PIAGGIO COMMUN A LA GAMME -013763- Plus d'informationsQuantité requise : 2 |
|||||||||
|
16 |
2R000438 - ECROU Plus d'informationsQuantité requise : 2 |
|||||||||
|
17 |
2R000440 - ECROU Plus d'informationsQuantité requise : 2 |
|||||||||
|
18 |
2R000417 - RONDELLE #6.4×#12×1.6 Plus d'informationsQuantité requise : 2 |
|||||||||
|
19 |
2R000433 - VIS M6×16 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/9/9/8/img/65998.jpg)
20 |
ECROU TOLE (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -248419- Plus d'informationsQuantité requise : 1 |
|||||||||
|
21 |
2R000413 - RONDELLE #5.26×#16×1 Plus d'informationsQuantité requise : 1 |
|||||||||
|
22 |
2R000403 - VIS M5×16 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/3/6/8/img/68368.JPG)
23 |
VIS AUTOTARAUDEUSE (3.5X12) CRUCIFORME ORIGNE PIAGGIO COMMUN A LA GAMME -664170- Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/0/5/4/img/70054.jpg)
24 |
PASSE CABLE ORIGINE PIAGGIO COMMUN A LA GAMME 50 A BOITE -864454- Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/6/8/1/img/63681.jpg)
25 |
VIS AUTOTARAUDEUSE (5X14) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -00011051401- Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/6/1/img/71961.jpg)
26 |
VIS BTR DE CARENAGE (5X12) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152302- Plus d'informationsQuantité requise : 2 |
|||||||||
|
27 |
2R000349 - RIBBON, TOOL SET Plus d'informationsQuantité requise : 1 |
|||||||||
|
28 |
2R000341 - PROTECTION AMORTISSEUR Plus d'informationsQuantité requise : 1 |
|||||||||
|
29 |
2B007977 SADDLE COMPARTMENT Plus d'informationsQuantité requise : 1 |
|||||||||
