Eclatés de véhicule - GILERA STALKER 50 2008-2011
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/gilera.svg)

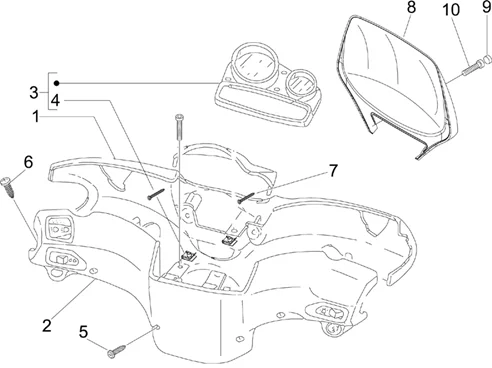

Guidon/direction : 03.01 COUVERTURES GUIDON
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/152/Stalker_2008-2011_03.01.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/5/4/4/4/img/85444.jpg)
1 |
CACHE DIRECTION AVANT ORIGINE PIAGGIO GILERA 50 STALKER BRUT A PEINDRE -624910- Plus d'informationsQuantité requise : 1 |
||||||
1 |
62491000AI - COUVRE GUIDON SIMPLE DISQUE Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
COUVRE GUIDON SIMPLE DISQUE ORIGINE PIAGGIO GILERA 50 STALKER NOIR 94/A -62491000NG- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/5/4/5/8/img/85458.jpg)
1 |
COUVRE GUIDON SIMPLE DISQUE ORIGINE PIAGGIO GILERA STALKER NOIR 80/B -62491000NI- Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
62491000R7 - COUVRE GUIDON SIMPLE DISQUE * Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/9/7/3/8/img/79738.jpg)
2 |
COUVRE GUIDON ARRIERE ORIGINE PIAGGIO GILERA 50 STALKER -560846000C- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/9/9/8/img/65998.jpg)
4 |
ECROU TOLE (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -248419- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/6/8/img/66068.jpg)
5 |
VIS AUTOTARAUDEUSE (L 20 MM) ORIGINE PIAGGIO COMMUN A LA GAMME -267958- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/5/8/img/66058.jpg)
6 |
VIS AUTOTARAUDEUSE (4X16) ORIGINE PIAGGIO COMMUN A LA GAMME -267115- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/2/9/3/img/66293.jpg)
7 |
VIS TOLE (L35MM) ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -296458- Plus d'informationsQuantité requise : 4 |
||||||
|
8 |
PLAQUE PORTE NUMERO/KIT BULLE ORIGINE PIAGGIO GILERA 50 STALKER BRUT A PEINDRE -621759- Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
PLAQUE PORTE NUMERO/KIT BULLE ORIGINE PIAGGIO GILERA 50 STALKER NOIR -62175900NG- Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
PLAQUE PORTE NUMERO/KIT BULLE ORIGINE PIAGGIO GILERA 50 STALKER NOIR 80/B -62175900NI- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/6/6/7/0/img/76670.jpg)
9 |
CAPSULE FIXATION SAUTE VENT ORIGINE PIAGGIO COMMUN A LA GAMME -230872- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/3/0/1/img/66301.jpg)
10 |
VIS DE CARENAGE (3,5X13) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -297498- Plus d'informationsQuantité requise : 4 |
