Eclatés de véhicule - APRILIA SR 125 SR Motard 125 4T E3 2012-2014
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

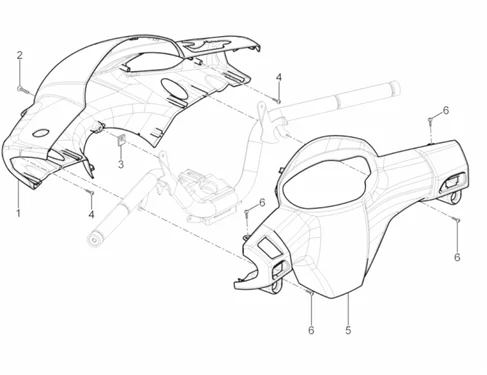

Guidon/direction : 03.01 COUVERTURES GUIDON
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/341/SR_Motard_125_4T_E3_2012-2014_03.01.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/3/7/5/9/3/img/37593.jpg)
1 |
COUVRE GUIDON AVANT ORIGINE PIAGGIO 50 TYPHOON 2011>/APRILIA 50 SR MOTARD 2011> (TEINTE MASSE) -1B000543- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/3/5/7/img/68357.jpg)
1 |
COUVRE GUIDON AVANT ORIGINE PIAGGIO 50 TYPHOON 2010>2016/APRILIA 50 SR MOTARD 2012>2014 NOIR 94 -6574700090- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/8/5/6/img/63856.jpg)
2 |
VIS PARKER (4,2X19) CRUCIFORME DE CLIGNOTANT OU CARENAGE ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -008457- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/2/5/img/72925.jpg)
3 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017409- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/5/8/img/66058.jpg)
4 |
VIS AUTOTARAUDEUSE (4X16) ORIGINE PIAGGIO COMMUN A LA GAMME -267115- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/3/7/5/9/2/img/37592.jpg)
5 |
COUVRE GUIDON ARRIERE ORIGINE PIAGGIO 50 TYPHOON 2011>/APRILIA 50 SR MOTARD 2011> NOIR -1B000541- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/6/5/4/img/69654.jpg)
5 |
COUVRE GUIDON ARRIERE ORIGINE PIAGGIO 50 TYPHOON 2012>/APRILIA 50 SR MOTARD 2012>, SPORT CITY-ONE 2008> (BOUTON AVERTISSEUR ROND) NOIR -8530500090- Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
VIS AUTOTARAUDEUSE (4X16) ORIGINE PIAGGIO COMMUN A LA GAMME -267115- Plus d'informationsQuantité requise : 4 |
