Eclatés de véhicule - APRILIA SR 50 Air 1997-2001
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

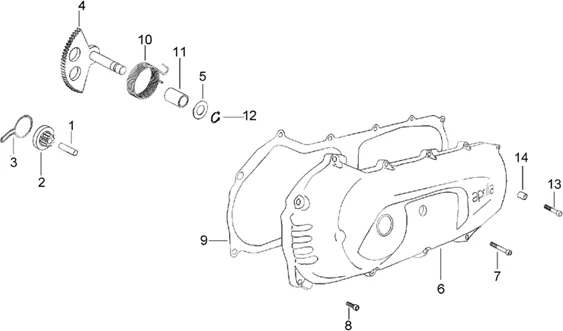

Moteur : 29.39 COUVERCLES
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/573/SR_50_Air_1997-2001_29.39.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/5/5/7/0/4/img/55704.jpg)
1 |
PIVOT (8X32) ORIGINE APRILIA COMMUN A LA GAMME -AP8206172- Plus d'informationsQuantité requise : 1 |
||||||
2 |
AP8206692 - ENGRENAGE COULISS.M/M Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
AP8206148 - RESSORT ALLUMAGE Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
AP8206122 - ARBRE DEMARRAGE CPL Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/5/5/7/1/7/img/55717.jpg)
5 |
AP8206193 - RONDELLE ACIER BLEU Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
AP8206464 - COUVERCLE DEMARRAGE Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
AP8206694 - COUVERCLE DEMARRAGE Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
AP8206507 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
AP8206508 - VIS Plus d'informationsQuantité requise : 9 |
||||||
|
9 |
AP8206484 - JOINT COUVERCLE ALL. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/5/5/6/9/4/img/55694.jpg)
10 |
RESSORT ARBRE DE DEMARRAGE ORIGINE PIAGGIO 50 SR APRILIA 1993>2001 -AP8206149- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/5/5/6/9/6/img/55696.jpg)
11 |
DOUILLE (15X20X30) ARBRE DE KICK ORIGINE PIAGGIO APRILIA 50 RALLY, SR, GULLIVER MOTEUR MIRANELLI -AP8206152- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/1/0/1/0/img/61010.jpg)
12 |
CLIPS/CIRCLIPS D15 ORIGINE PIAGGIO COMMUN A LA GAMME -AP8501469- Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
AP8502567 - VIS Plus d'informationsQuantité requise : 5 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/5/5/7/0/2/img/55702.jpg)
14 |
AP8206170 - GOUPILLE COUVERCLE Plus d'informationsQuantité requise : 2 |
