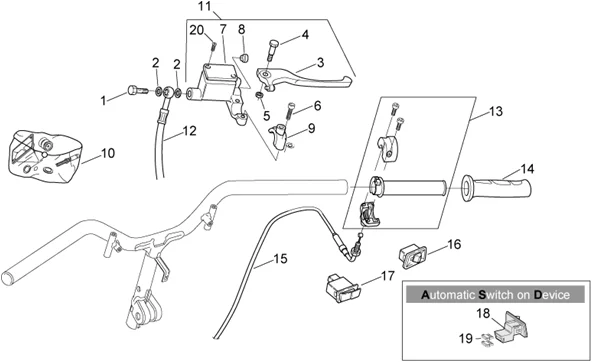

Chassis : 28.20 COMMANDES DTE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/274/Sonic_50_Air_1998-2007_28.20.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/2/8/2/img/71282.jpg)
1 |
VIS TUYAU HUILE (10MM) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8113003 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/2/8/3/img/71283.jpg)
2 |
RONDELLE (10X14X1,6) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8113004 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/0/0/2/6/img/40026.jpg)
3 |
LEVIER DE FREIN DROIT HENG TONG ORIGINE APRILIA 50 SONIC 1998>2008 -856144- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/5/6/6/5/1/img/56651.jpg)
3 |
LEVIER DE FREIN AVANT ORIGINE APRILIA 50-125 MOJITO 1999>2003 -AP8218288 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/5/7/6/img/71576.jpg)
4 |
AP8125757 - VIS LEVIER Plus d'informationsQuantité requise : 1 |
||||||
4 |
AP8213584 - VITE FISSAGGIO LEVA Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
AP8213298 - ECROU Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
AP8213585 - DADO Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
AP8213299 - VIS CALOTTE Plus d'informationsQuantité requise : 2 |
||||||
|
6 |
AP8213582 - VITE CAPPELLOTTO Plus d'informationsQuantité requise : 2 |
||||||
|
7 |
AP8213272 - COUVERCLE RESERVOIR Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
AP8113414 - HUBLOT POMPE FREIN Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/2/2/4/img/72224.jpg)
9 |
DEMI COLLIER POIGNEE GAUCHE ORIGINE PIAGGIO 50 SR H2O APRILIA 2004> -AP8213580 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/5/6/4/4/2/img/56442.jpg)
10 |
KIT REVISION MAITRE CYLINDRE DE FREIN AVANT ORIGINE PIAGGIO APRILIA 50 SR H2O, SONIC, 125 MOJITO 2008< -AP8213375 Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
AP8213287 - MA?T. CYL. FREIN AV Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
AP8213613 - MAITRE CYLINDRE Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
AP8213362 - TUBE FREIN AV Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
AP8218399 - COMMANDE GAZ SANS POIGNEE Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
AP8218400 - COUPLE MANETTES, NOIR Plus d'informationsQuantité requise : 2 |
||||||
|
14 |
AP8218401 - COUPLE MANETTES, JAUNE Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
AP8218402 - COUPLE MANETTES, GRIS Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
AP8218403 - COUPLE MANETTES, MO?T Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
AP8218429 - COUPLE MANETTES, LILAS Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
AP8214172 - CABLE GAZ Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
AP8212994 - POUS. FEUX 2 VOIES Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
Pous. feux 3 voies |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/5/6/3/3/6/img/56336.jpg)
16 |
CONTACTEUR ECLAIRAGE ORIGINE PIAGGIO APRILIA 50 RALLY, AMICO, GULLIVER, SR, SONIC 2004< -AP8212837- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/7/4/4/8/img/47448.jpg)
17 |
BOUTON/CONTACTEUR DE DEMARREUR ORIGINE PIAGGIO COMMUN A LA GAMME SCOOTER 50 APRILIA 1995>2009 -AP8124208 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/5/4/0/4/img/45404.jpg)
18 |
BOUCHON COMMUTATEUR ORIGINE APRILIA 125-200-250 ATLANTIC 2003>2012 -AP8104546 Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
AP8127487 - CONNECTEUR Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
AP8213583 - VITE COPERCHIO POMPA Plus d'informationsQuantité requise : 2 |
