Eclatés de véhicule - GILERA SMT 50 2006
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/gilera.svg)

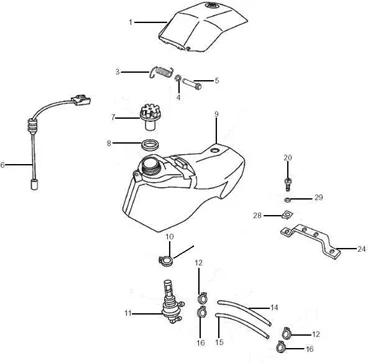

Châssis - parties plastiques - carrosseries : 02.47 RÉSERVOIR CARBURANT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/144/SMT_50_2006_02.47.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/4/2/5/0/img/64250.JPG)
1 |
COUVERCLE DE RESERVOIR ORIGINE DERBI 50 SENDA 2000>2010/GILERA 50 SMT, RCR 2006> -00H00404684- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/0/4/4/img/65044.jpg)
3 |
RESSORT TRAPPE DE RESERVOIR ORIGINE PIAGGIO 50 GILERA SMT, RCR 2006>/DERBI SENDA 2000>/APRILIA SX, RX 2006> -00H063037626- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/3/6/img/63736.jpg)
4 |
CLIPS AXE DE TRAPPE A ESSENCE ORIGINE PIAGGIO GILERA 50 SMT, RCR/DERBI 50 SENDA 2000>/APRILIA 50 SX, RX -00047030400- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/0/4/3/img/65043.jpg)
5 |
AXE DE TRAPPE A ESSENCE ORIGINE DERBI 50 SENDA 2000>/GILERA 50 SMT, RCR /APRILIA 50 SX, RX -00H06303752- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/4/8/9/0/img/64890.jpg)
6 |
JAUGE A ESSENCE ORIGINE PIAGGIO 50 GILERA SMT, RCR 2006>2010/DERBI SENDA 2000>2010/APRILIA SX, RX 2006>2010 -00H04302181- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/0/5/6/img/70056.jpg)
6 |
JAUGE/SONDE A ESSENCE ORIGINE DERBI 50 SENDA 2007>/GILERA 50 SMT, RCR 2006>/APRILIA 50 SX, RX 2006> (FIL JAUNE/VERT+FIL ROUGE) -864489- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/8/9/7/img/63897.jpg)
8 |
RONDELLE BOUCHON DE RESERVOIR ORIGINE PIAGGIO GILERA 50 SMT, RCR/DERBI 50 SENDA 2000>/APRILIA 50 SX, RX -00F00400771- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/4/2/5/2/img/64252.jpg)
9 |
RESERVOIR ESSENCE ORIGINE PIAGGIO 50 GILERA SMT, RCR 2006>/DERBI SENDA 2003>/APRILIA RX, SX 2006> -00H00406011- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/9/3/2/img/63932.jpg)
10 |
COLLIER ROBINET ESSENCE ORIGINE DERBI 50 SENDA 2000> -00G00400501- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/9/3/0/img/63930.jpg)
11 |
ROBINET ESSENCE ORIGINE DERBI 50 SENDA 2000>/ GILERA 50 SMT, RCR 2006>/APRILIA 50 SX, RX 2006>, RS4 2011> -00G00400181- Plus d'informationsQuantité requise : 1 |
||||||
12 |
00D03700131 - CRAMPON ELASTIQUE TUBE ESSE Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
00F00403321 - TUBE ESSENCE Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
866497 - FILTRE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/9/1/8/img/63918.jpg)
16 |
COLLIER DURITE D7 ORIGINE PIAGGIO COMMUN A LA GAMME -00F03710131- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/6/9/6/img/63696.jpg)
20 |
VIS CRUCIFORME (6X12) ORIGINE PIAGGIO COMMUN A LA GAMME -00012061200- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/4/2/4/9/img/64249.jpg)
24 |
SUPPORT FIXATION RESERVOIR ESSENCE ORIGINE PIAGGIO GILERA 50 SMT, RCR 2006>/DERBI SENDA 2000>/APRILIA 50 SX, RX 2006> -00H00404051- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/9/img/66009.jpg)
28 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/8/7/6/img/63876.jpg)
29 |
RONDELLE PLATE (6X15) ORIGINE PIAGGIO COMMUN A LA GAMME -00D01200171- Plus d'informationsQuantité requise : 1 |
