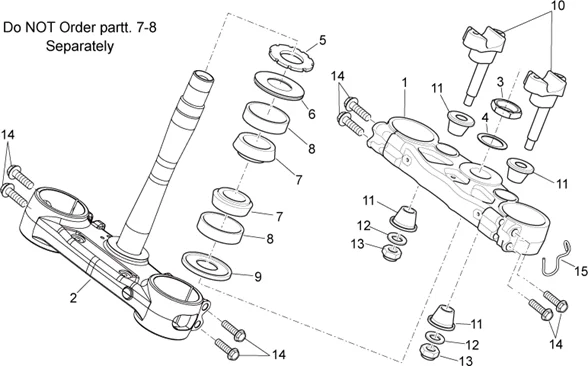

Chassis : 28.04 DIRECTION I
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/639/RXV_450_Street_Legal_2009-2011_28.04.PNG)
1 |
AP9100542 - TESTA DI STERZO OFFSET 20 Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP9100680 - ASSIEME BASE DI STERZO Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
AP9100026 - DADO PERNO DI STERZO Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
AP9100028 - RONDELLA Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
AP9100021 - GHIERA PERNO DI STERZO Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
AP9100204 - ANELLO DI TENUTA SUP.CANNOTTO Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
851030 - ROULEMENT Plus d'informationsQuantité requise : 2 |
||||||
|
8 |
851029 - ROULEMENT Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/7/2/1/0/img/97210.jpg)
9 |
JOINT PLATINE DE FOURCHE 898386 INFERIEURE ORIGINE PIAGGIO APRILIA 750-900 SHIVER, DORSODURO -AP9100205 Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
AP9100293 - ASSIEME MORSETTO INF.MANUBRIO Plus d'informationsQuantité requise : 2 |
||||||
|
11 |
AP9100412 - SILENT BLOCK MANUBRIO Plus d'informationsQuantité requise : 4 |
||||||
|
12 |
AP9100776 - RONDELLA D10.1-D23-SP2,5 Plus d'informationsQuantité requise : 2 |
||||||
|
13 |
AP9100439 - DADO AUTOBL.BASSO M10X1.25 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/5/2/img/71952.jpg)
14 |
VIS BRIDE TH (8X40) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152290 Plus d'informationsQuantité requise : 8 |
||||||
|
15 |
AP8121475 - PASSE-CABLE Plus d'informationsQuantité requise : 1 |
