Eclatés de véhicule - APRILIA RX 125 1995-1998 Mot 122 cc
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

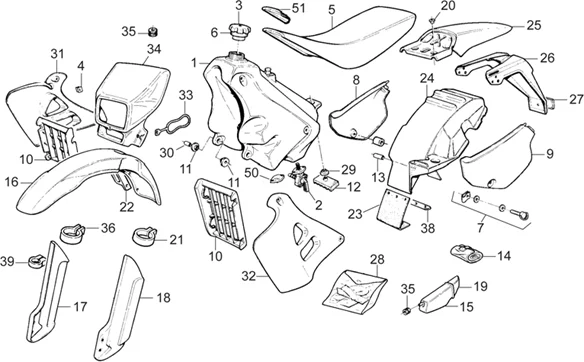

Chassis : 28.05 CARROSSERIE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/689/RX_125_1995-1998_Mot_122_cc_28.05.PNG)
2 |
AP8102808 - ROBINET ESSENCE Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
AP8220620 - BOUCHON Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/9/img/66009.jpg)
4 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485- Plus d'informationsQuantité requise : 10 |
||||||
|
6 |
AP8120683 - JOINT Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
AP8138081 - GRILLE PROTECT.RADIATEUR Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/4/1/2/img/71412.jpg)
11 |
CAOUTCHOUC EN T ORIGINE PIAGGIO COMMUN A LA GAMME -AP8120675- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/6/6/2/3/img/46623.jpg)
12 |
CAOUTCHOUC RESERVOIR ORIGINE PIAGGIO COMMUN A LA GAMME -AP8120663- Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
AP8221043 - DOUILLE ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
AP8101856 - TROUSSE OUTILS Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
AP8131436 - TROUSSE A OUTILS Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
AP8131437 - COUV. TROUSSE A OUTILS Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
AP8121020 - ENTRETOISE Plus d'informationsQuantité requise : 2 |
||||||
|
21 |
AP8126609 - GUIDA PROTEZ.GAMBALE SX Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
AP8138189 - PROTECTION AMORTISSEUR Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
AP8126467 - BAVOLET AR Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
AP8102206 - CATADIOPTRO ARRIERE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/4/8/4/img/71484.jpg)
29 |
ENTRETOISE (8X12X26) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8121773- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/6/9/2/7/img/46927.jpg)
30 |
DOUILLE ENTRETOISE (6X10X16) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8121718- Plus d'informationsQuantité requise : 1 |
||||||
|
31 |
AP8139480 - CONVOYEUR DROIT NOIR Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/3/8/6/img/71386.JPG)
33 |
SANGLE ELASTIQUE ORIGINE PIAGGIO COMMUN A LA GAMME -AP8120177- Plus d'informationsQuantité requise : 1 |
||||||
|
34 |
AP8138290 - SUPPORT PHARE NOIR Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/3/8/4/img/71384.JPG)
35 |
CAOUTCHOUC/ENTRETOISE ORIGINE PIAGGIO COMMUN A LA GAMME -AP8120030- Plus d'informationsQuantité requise : 2 |
||||||
|
39 |
AP8102208 - GUIDE CABLE TUYAU FREIN AVANT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/6/6/4/9/img/46649.jpg)
50 |
AP8120798 - JOINT TORIQUE Plus d'informationsQuantité requise : 1 |
