Eclatés de véhicule - GILERA RUNNER 50 SP Race
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/gilera.svg)

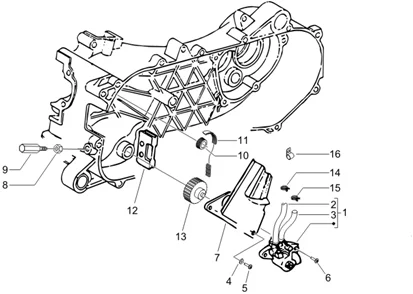

Moteur : 01.18 POMPE À HUILE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/163/Runner_50_SP_Race_01.18.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/5/8/0/img/68580.jpg)
1 |
POMPE HUILE ORIGINE PIAGGIO 50 TYPHOON, NRG, ZIP, FLY, LIBERTY 2000> /APRILIA 50 SR H2O 2003>/GILERA 50 STALKER, RUNNER, DNA 2000> -82605R- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/0/4/3/img/73043.jpg)
2 |
TUYAU/TUBE D'HUILE ENTRE RESERVOIR ET POMPE ORIGINE PIAGGIO COMMUN A LA GAMME SCOOTER 50 CC -CM101509- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/0/4/4/img/73044.jpg)
3 |
TUYAU/DURITE ENTRE POMPE A HUILE ET CARBURATEUR ORIGINE PIAGGIO COMMUN A LA GAMME SCOOTER 50 CC -CM101605- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/8/4/0/img/63840.jpg)
4 |
RONDELLE (5,3X10X0,5) ORIGINE PIAGGIO COMMUN A LA GAMME -006975- Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/8/3/img/65383.jpg)
5 |
VIS CRUCIFORME (5X12) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -015585- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/9/9/img/65399.jpg)
6 |
VIS CRUCIFORME (5X21) ORIGINE PIAGGIO COMMUN A LA GAMME -015856- Plus d'informationsDescription : COMMUN A TOUTE LA GAMME Quantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/6/2/img/66162.jpg)
7 |
PLAQUE SUPPORT POMPE A HUILE ORIGINE PIAGGIO COMMUN A LA GAMME SCOOTER 50 2T -286163- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/6/1/img/65461.jpg)
8 |
ECROU (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -020106- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/4/5/img/65745.jpg)
9 |
VIS REGLAGE CABLE DE POMPE A HUILE ORIGINE PIAGGIO COMMUN A LA GAMME SCOOTER 50 CC 2T -146197- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/6/0/img/66160.jpg)
10 |
MOYEU/POULIE ENTRAINEMENT DE POMPE A HUILE ORIGINE PIAGGIO COMMUN A LA GAMME SCOOTER 50 CC -286158- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/6/1/img/66161.jpg)
11 |
COURROIE POMPE A HUILE ORIGINE PIAGGIO 50 ZIP, TYPHOON, LIBERTY, FLY, NRG, VESPA LX/GILERA 50 STALKER, RUNNER/APRILIA 50 SR MOTARD, SPORT-CITY -286162- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/7/8/img/66178.jpg)
12 |
PASSE CABLES ORIGINE PIAGGIO COMMUN A LA GAMME -287021- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/2/1/7/img/66217.jpg)
13 |
ENGRENAGE DE POMPE A HUILE ORIGINE PIAGGIO GILERA 50 RUNNER, DNA/PIAGGIO 50 NRG MOTEUR H2O -289262- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/7/0/5/img/66705.JPG)
14 |
COLLIER (5MM) SERRAGE TUBE ORIGINE PIAGGIO COMMUN A LA GAMME -486149- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/8/9/0/img/72890.jpg)
15 |
COLLIER DE SERRAGE DURITE (7X10) ORIGINE PIAGGIO COMMUN A LA GAMME -CM002903- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/1/9/img/72919.jpg)
16 |
CLIPS ATTACHE FAISCEAU ORIGINE PIAGGIO COMMUN A LA GAMME -CM013203- Plus d'informationsQuantité requise : 1 |
