Eclatés de véhicule - APRILIA RSV4 1000 RSV 1000 4V SBK FACT 2009-2010
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

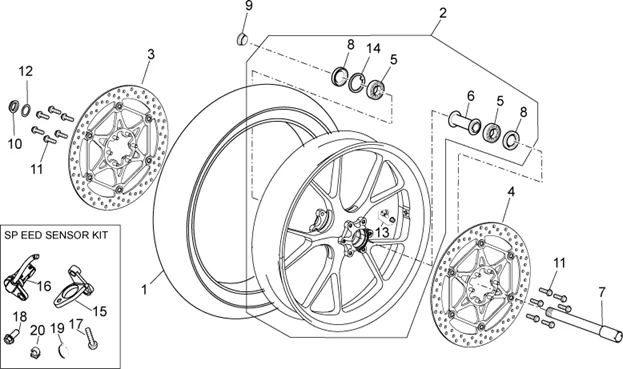

Chassis : 28.26 ROUE AV
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/558/RSV_1000_4V_SBK_FACT_2009-2010_28.26.PNG)
1 |
897596 - PNEU AVANT Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
2B011608 - ROUE AV Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
2B011608 - ROUE AV Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
893135 - DISQUE FREIN AVANT D.320 * Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
893136 - DISQUE FREIN AVANT D.320 * Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
ROULEMENT (25X47X12) DE ROUE AVANT ORIGINE APRILIA/MOTO GUZZI - AP8110094 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/5/8/6/img/71586.jpg)
6 |
ENTRETOISE INTERNE DE ROUE AVANT ORIGINE PIAGGIO APRILIA 1000 RSV-2, RSV-4, TUONO -AP8125843- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/6/4/4/img/69644.jpg)
7 |
AXE DE ROUE AVANT ORIGINE PIAGGIO APRILIA 750-900 SHIVER, DORSODURO, 1000 RSV, TUONO, 1200 DORSODURO, CAPONORD -85263R Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
BAGUE ETANCHEITE ROUE AVANT (30X47X7) ORIGINE APRILIA/MOTO GUZZI -AP8125841 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/5/7/5/img/71575.jpg)
9 |
ENTRETOISE EXTERIEURE DROITE ROUE AVANT ORIGINE PIAGGIO COMMUN A LA GAMME MOTO APRILIA -AP8125728- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/5/0/9/8/4/img/50984.jpg)
10 |
ECROU DE ROUE ORIGINE APRILIA COMMUN A LA GAMME MOTO -AP8152335 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/4/8/img/71948.jpg)
11 |
VIS BRIDE TH (8X20) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152286 Plus d'informationsQuantité requise : 12 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/6/7/img/71967.jpg)
12 |
RONDELLE (25.2X36X1) AXE DE ROUE AVANT ORIGINE PIAGGIO COMMUN A LA GAMME MOTO APRILIA -AP8152323 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/2/3/7/img/71237.jpg)
13 |
VALVE TUBELESS COUDEE 90-ORIGINE APRILIA/ MOTO GUZZI COMMUN A LA GAMME -AP8104728 Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
CLIPS/CIRCLIPS ORIGINE APRILIA (D47) COMMUN A LA GAMME -AP8125842 Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
Support détecteur |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/8/6/6/0/img/178660.jpg)
16 |
CAPTEUR ABS ORIGINE PIAGGIO APRILIA 750-900 SHIVER, DORSODURO, 1000-1100 RSV-4, TUONO V4, 125 RX, SX, RS4/MOTO-GUZZI 1400 CALIFORNIA, 750 V7, 1200 STELVIO/PIAGGIO 350-500 X10, BEVERLY -1D003350 Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
CAPTEUR ABS ORIGINE PIAGGIO APRILIA 750-900 SHIVER, DORSODURO, 1000-1100 RSV-4, TUONO V4, 125 RX, SX, RS4/MOTO-GUZZI 1400 CALIFORNIA, 750 V7, 1200 STELVIO/PIAGGIO 350-500 X10, BEVERLY -1D003350 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/1/6/img/71916.jpg)
17 |
VIS BTR TETE BOMBEE (6X35) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152136 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/3/8/img/71938.jpg)
18 |
VIS BRIDE TH (5X12) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152272 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/3/9/4/img/71394.jpg)
19 |
COLLIER DE SERRAGE NYLON TYPE RILSAN 4,5X180MM ORIGINE PIAGGIO COMMUN A LA GAMME -AP8120416 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/1/4/0/img/72140.jpg)
20 |
GUIDE CABLE ORIGINE PIAGGIO COMMUN A LA GAMME APRILIA / MOTO GUZZI -AP8201727 Plus d'informationsQuantité requise : 1 |
