Eclatés de véhicule - APRILIA RSV4 1000 RSV 1000 4V R 2009-2010
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

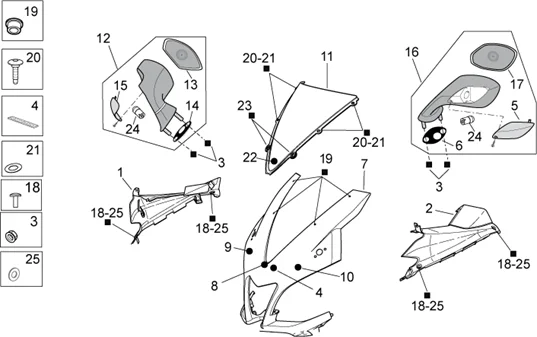

Chassis : 28.09 CARROSSERIE AV. I
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/557/RSV_1000_4V_R_2009-2010_28.09.PNG)
1 |
85881300XN6 - FERM.CARENE S.D.P.N * Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
89732600XN6 - COUVERCLE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/5/0/9/0/5/img/50905.jpg)
3 |
ECROU BRIDE (D6) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150506 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/6/2/1/4/img/46214.jpg)
4 |
AP8117033 - ADHESIVE SPONGE Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
AP8104759 - VETRO INDICAT.ANT.SX Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
CABOCHON DE CLIGNOTANT DE RETROVISEUR GAUCHE ORIGINE PIAGGIO APRILIA 1000 RSV-2, RSV-4, 850 SRV -AP8127700- Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
893936 - JOINT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/2/0/4/0/img/42040.jpg)
7 |
FACE AVANT ORIGINE PIAGGIO APRILIA 1000 RSV4 BLANC 89380000BM- Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
89380000XN5 - AVANT CARENAGE, NOIR Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/2/0/1/3/img/42013.jpg)
8 |
893762 - DECALCO Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
893763 - DECALCO Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/2/0/1/5/img/42015.jpg)
10 |
893764 - DECALCO Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/2/3/7/9/img/42379.jpg)
11 |
BULLE/VITRE DE FACE AVANT ORIGINE PIAGGIO APRILIA 50-125 RS4 2011>, 1000 RSV-4 2009>2015 -895869 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/3/1/1/4/img/43114.jpg)
12 |
RETROVISEUR DROIT ORIGINE PIAGGIO APRILIA 1000 RSV-4 2009>2015 -899202 Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
899204 - MIROIR RETROVISEUR DTE Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
MIRROIR/GLACE DE RETROVISEUR DROIT ORIGINE PIAGGIO APRILIA 1000 RSV-2, RSV-4 -AP8104755- Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
893935 - JOINT Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
AP8104760 - VETRO INDICAT.ANT.DX Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/8/2/7/6/img/48276.jpg)
15 |
CABOCHON DE CLIGNOTANT DE RETROVISEUR DROIT ORIGINE PIAGGIO APRILIA 1000 RSV-2, RSV-4, 850 SRV -AP8127699- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/3/1/1/5/img/43115.jpg)
16 |
RETROVISEUR GAUCHE ORIGINE PIAGGIO APRILIA 1000 RSV-4 2009>2015 -899203 Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
899205 - MIROIR RETROVISEUR GCHE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/5/4/5/6/img/45456.jpg)
17 |
MIRROIR/GLACE DE RETROVISEUR GAUCHE ORIGINE PIAGGIO APRILIA 1000 RSV4 2009>2015 -AP8104754 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/2/3/8/8/img/42388.jpg)
18 |
VIS BRIDE BTR (5X16) ORIGINE PIAGGIO COMMUN A A LA GAMME -895915 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/8/3/7/img/70837.jpg)
18 |
VIS BTR (5X12) DE CARENAGE ORIGINE PIAGGIO COMMUN A LA GAMME MOTO APRILIA ET MOTO-GUZZI V7-V9 -896174 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/7/7/0/img/71770.jpg)
19 |
CAOUTCHOUC AVEC INSERT (M4) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8144564 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/6/6/3/img/67663.jpg)
20 |
VIS BTR TETE BOMBEE (4X10) ORIGINE PIAGGIO COMMUN A LA GAMME -621914 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/8/3/2/img/70832.jpg)
21 |
RONDELLE NYLON/PLASTIQUE (D4) ORIGINE PIAGGIO COMMUN A LA GAMME -895916 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/2/3/0/9/img/42309.jpg)
22 |
895335 - DECALCO Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/5/6/8/3/8/img/56838.jpg)
23 |
CAOUTCHOUC PASSE CABLE ORIGINE PIAGGIO COMMUN A LA GAMME -AP8220186 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/9/8/img/65798.jpg)
24 |
AMPOULE/LAMPE 12V 10W BA15S/R10 ORIGINE PIAGGIO COMMUN A LA GAMME -181746 Plus d'informationsQuantité requise : 2 |
||||||
|
24 |
AMPOULE/LAMPE 12V 10W RY10 ORANGE ORIGINE PIAGGIO COMMUN A LA GAMME -AP8127489 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/4/1/0/img/71410.jpg)
25 |
RONDELLE PLATE (6X12) NYLON POUR CARENAGE ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -AP8120622 Plus d'informationsQuantité requise : 4 |
