Eclatés de véhicule - APRILIA TUONO 50 RS 50 Tuono 2003-2004
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

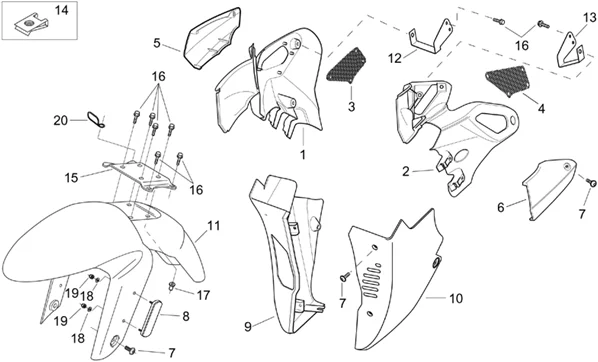

Chassis : 28.09 CARROSSERIE AV. II
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/269/RS_50_Tuono_2003-2004_28.09.PNG)
1 |
AP8258928 - FIANCHETTO DX Plus d'informationsQuantité requise : 1 |
|||||||||
|
2 |
AP8258929 - FIANCHETTO SX Plus d'informationsQuantité requise : 1 |
|||||||||
|
3 |
AP8258991 - RETE FIANCHETTO DX Plus d'informationsQuantité requise : 1 |
|||||||||
|
4 |
AP8258931 - RETE FIANCHETTO SX Plus d'informationsQuantité requise : 1 |
|||||||||
|
5 |
AP8168836 - CONVOGLIATORE ESTERNO DX Plus d'informationsQuantité requise : 1 |
|||||||||
|
6 |
AP8168837 - CONVOGLIATORE ESTERNO SX Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/6/1/img/71961.jpg)
7 |
VIS BTR DE CARENAGE (5X12) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152302- Plus d'informationsQuantité requise : 12 |
|||||||||
|
8 |
AP8224023 - CATADIOPTRE, AMBRE Plus d'informationsQuantité requise : 2 |
|||||||||
|
10 |
AP8258990 - PUNTALE CARENA SX Plus d'informationsQuantité requise : 1 |
|||||||||
|
11 |
AP8226822 - PARAFANGO ANT.V.NERO Plus d'informationsQuantité requise : 1 |
|||||||||
|
11 |
AP8226794 - PARAFANGO ANT.V.ROSSO T * Plus d'informationsQuantité requise : 1 |
|||||||||
|
11 |
AP8226785 - PARAFANGO ANT.V.NERO APRILIA Plus d'informationsQuantité requise : 1 |
|||||||||
|
12 |
AP8234220 - STAFFA FISS.FIANCHETTO DX Plus d'informationsQuantité requise : 1 |
|||||||||
|
13 |
AP8234221 - STAFFA FISS.FIANCHETTO SX Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/1/7/4/img/71174.jpg)
14 |
ECROU TOLE (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8102375- Plus d'informationsQuantité requise : 10 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/5/2/8/4/img/45284.jpg)
15 |
PONTET/PLAQUE RIGIDIFICATION ORIGINE PIAGGIO APRILIA 50 RS, AFI, TUONO, EUROPA -AP8103705- Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/1/6/8/3/img/151683.jpg)
16 |
VIS BRIDE TH (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152278- Plus d'informationsQuantité requise : 12 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/8/2/img/71882.jpg)
17 |
ECROU AUTOBLOQUANT/NYLSTOP (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150430- Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/2/5/img/71825.jpg)
18 |
RONDELLE PLATE (4X9) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150158- Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/3/9/img/71839.jpg)
19 |
ECROU AUTOBLOQUANT/NYLSTOP (M4) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150204- Plus d'informationsQuantité requise : 4 |
|||||||||
|
20 |
AP8120512 - GUIDE-CABLE Plus d'informationsQuantité requise : 1 |
|||||||||
