Eclatés de véhicule - APRILIA TUONO 125 RS 125 Tuono 2003-2004
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

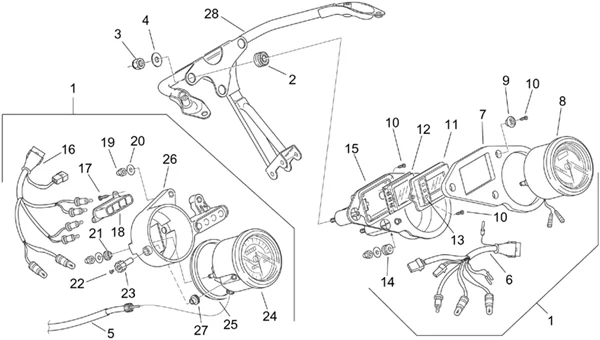

Chassis : 28.14 TABLEAU DE BORD
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/273/RS_125_Tuono_2003-2004_28.14.PNG)
1 |
AP8124835 - TABLEAU DE BORD Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
AP8127325 - TABLEAU DE BORD Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/2/7/1/img/72271.jpg)
2 |
CAOUTCHOUC SILENBLOC ORIGINE APRILIA/MOTO GUZZI COMMUN A LA GAMME -AP8220150- Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/8/2/img/71882.jpg)
3 |
ECROU AUTOBLOQUANT/NYLSTOP (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150430- Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/3/4/img/71834.jpg)
4 |
RONDELLE PLATE (6,6X18X1,6) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150179- Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/6/1/8/9/img/46189.jpg)
5 |
CABLE/COMMANDE/TRANSMISSION DE COMPTEUR ORIGINE APRILIA 125 TUONO 2003>2004 -AP8114465- Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
AP8124652 - CABLAGE COMPTE-TR-MULTIF. Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
AP8124198 - JOINT MOUSSE Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
AP8124225 - COMPTE-TOURS Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
AP8124253 - DOUILLE FIXATION REMBOURRAGE Plus d'informationsQuantité requise : 3 |
||||||
|
10 |
AP8123553 - VIS BOUCHON Plus d'informationsQuantité requise : 7 |
||||||
|
11 |
AP8124194 - VITRE DISP. MULTIF. Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
AP8124226 - DISPOS. MULTIFONCT. Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
AP8124195 - BOUCHON DISP.MULTIF. Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
AP8124197 - SUPPORT COMPTE-TOURS Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
AP8124654 - CABLAGE TACHYMETRE Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
AP8124657 - PORTE-TEMOINS Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
AP8124659 - RONDELLE Plus d'informationsQuantité requise : 6 |
||||||
|
21 |
AP8124254 - CAOUTCHOUC TACHYM. Plus d'informationsQuantité requise : 2 |
||||||
|
22 |
AP8124660 - VIS BOUTON BL. Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
AP8131176 - POUSSOIR RAZ Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
AP8124224 - COMPTEUR KILOMETRIQUE Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
AP8127361 - COMPTEUR KILOMETRIQUE Plus d'informationsQuantité requise : 1 |
||||||
|
25 |
AP8124252 - JOINT TACHYMETRE Plus d'informationsQuantité requise : 1 |
||||||
|
26 |
AP8124653 - SUPPORT TACHY. Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
AP8124661 - CAOUTCHOUC ZEROTEUR Plus d'informationsQuantité requise : 1 |
||||||
|
28 |
AP8146777 - TELAIETTO PORTASTRUM.SABB.CAT. Plus d'informationsQuantité requise : 1 |
