Eclatés de véhicule - APRILIA RS 125 E5+ ABS 2025 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

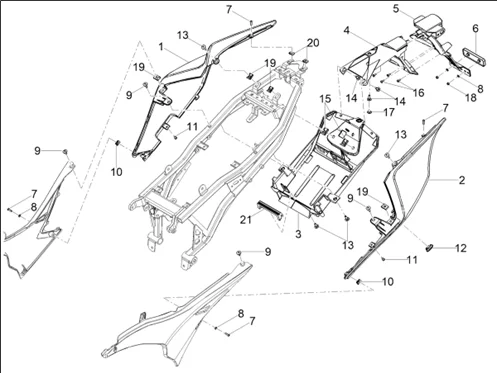

Carrosserie : 02.14 CARROSSERIE POSTERIEURE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1338/RS_125_E5_ABS_2025_EMEA_02.14.png)
1 |
CAOUTCHOUC TAMPON DE SELLE (9.5X20) ORIGINE PIAGGIO COMMUN A LA GAMME -B063429 Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
B04347700G67 - BAVETTE D Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
B043477 QUEUE, D. Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
B043477 QUEUE, D. Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
B04347800G67 - BAVETTE G Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
B043478 QUEUE, G. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/4/2/4/1/5/img/142415.jpg)
3 |
DESSOUS SELLE ORIGINE PIAGGIO 50-125 RS, TUONO 2010> -2B003059 Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
GARDE BOUE ARRIERE ORIGINE PIAGGIO APRILIA 50-125 RS 2011>, TUONO, 1000 RSV-4, TUONO V4, 1200 CAPONORD -858840- Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
2B008614 LICENSE PLATE SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/5/8/9/6/img/45896.jpg)
6 |
AP8112916 - CATADIOPTRE FEU ARRIERE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/0/3/img/71903.jpg)
7 |
VIS BTR TETE BOMBEE (5X10) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150538 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/2/5/img/71825.jpg)
8 |
RONDELLE PLATE (4X9) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150158 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/9/4/img/71894.jpg)
9 |
VIS BTR TETE BOMBEE (5X9) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150500 Plus d'informationsQuantité requise : 4 |
||||||
|
10 |
VIS BTR (5X16) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150050 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/7/0/img/71970.jpg)
11 |
VIS PARKER (5X20) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152329 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/3/0/9/3/img/43093.jpg)
12 |
BOUCHON DE FERMETURE CARROSSERIE ORIGINE APRILIA 125 RS 2011> -899108 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/2/1/4/4/8/3/img/214483.jpg)
13 |
VIS BTR DE CARENAGE (5X12) ORIGINE PIAGGIO COMMUN A LA GAMME -2B014101 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/1/1/3/img/67113.jpg)
14 |
VIS CARENAGE (M6) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -575249 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/9/img/66009.jpg)
15 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/8/7/img/71887.jpg)
16 |
VIS CRUCIFORME (3.9X10) TARAUD INOX POUR PLASTIQUE ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150444 Plus d'informationsQuantité requise : 4 |
||||||
|
17 |
894657 - BOUCHON Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/3/9/img/71839.jpg)
18 |
ECROU AUTOBLOQUANT/NYLSTOP (M4) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150204 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/1/7/4/img/71174.jpg)
19 |
ECROU TOLE (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8102375 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/1/7/7/img/71177.jpg)
20 |
ECROU TOLE (M4) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8102381 Plus d'informationsQuantité requise : 2 |
||||||
|
21 |
1B012459 - JOINT Plus d'informationsQuantité requise : 1 |
