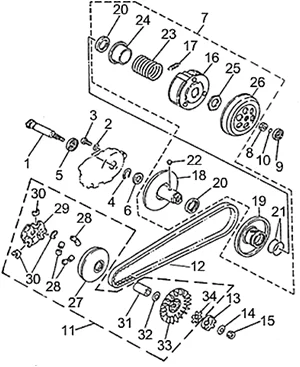

Moteur : 29.11 VARIATEUR AVEC EMBRAYAGE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/307/Quasar_50_2003_29.11.PNG)
1 |
AP8910153 - INGRAN.TRASMISSIONE PRIMARIA Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
Arbre de transmission |
||||||
|
2 |
Rondelle plate |
||||||
|
3 |
VITE TCEI M6X10 |
||||||
|
4 |
Bague de butée |
||||||
|
5 |
Roulement |
||||||
|
6 |
Joint spi |
||||||
|
7 |
Embrayage centrifuge complet |
||||||
|
7 |
Embrayage centrifuge complet |
||||||
|
8 |
DADO M10 |
||||||
|
9 |
Roulement |
||||||
|
10 |
Joint torique |
||||||
|
11 |
Variateur |
||||||
|
11 |
Variateur |
||||||
|
12 |
AP8910141 - CINGHIA DI TRASMISSIONE Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
Courroie de transmission |
||||||
|
13 |
Rondelle dentée démarrage |
||||||
|
13 |
Rondelle dentée démarrage |
||||||
|
14 |
Rondelle élastique |
||||||
|
15 |
Ecrou bridé |
||||||
|
16 |
Embrayage |
||||||
|
16 |
Embrayage |
||||||
|
17 |
Res.rap.sabots emb. |
||||||
|
17 |
Res.rap.sabots emb. |
||||||
|
18 |
Poulie sec.fixe |
||||||
|
18 |
Poulie sec.fixe |
||||||
|
19 |
Poulie sec.mobile |
||||||
|
19 |
Poulie sec.mobile |
||||||
|
20 |
AP8910476 - PARAOLIO 33X39X4 Plus d'informationsQuantité requise : 2 |
||||||
|
21 |
Joint torique |
||||||
|
21 |
Joint torique |
||||||
|
22 |
Axe de guidage |
||||||
|
22 |
Axe de guidage |
||||||
|
23 |
Ress.poulie sec. |
||||||
|
23 |
Ress.poulie sec. |
||||||
|
24 |
Rondelle ressort variateur |
||||||
|
24 |
Rondelle ressort variateur |
||||||
|
25 |
Écrou |
||||||
|
25 |
Écrou |
||||||
|
26 |
Cloche embrayage complète |
||||||
|
26 |
Cloche embrayage complète |
||||||
|
27 |
Poulie prim.mobile |
||||||
|
27 |
Poulie prim.mobile |
||||||
|
28 |
AP8910126 - MASSA CENTRIFUGA Plus d'informationsQuantité requise : 6 |
||||||
|
28 |
MASSETTA CENTRIFUGA |
||||||
|
29 |
Plateau à axes |
||||||
|
29 |
Plateau à axes |
||||||
|
30 |
Coulissant |
||||||
|
30 |
Coulissant |
||||||
|
31 |
Douille |
||||||
|
31 |
Douille |
||||||
|
32 |
Rondelle |
||||||
|
33 |
Poulie primaire fixe |
||||||
|
33 |
Poulie primaire fixe |
||||||
|
34 |
Plaq.entr.poulie AV |
||||||
|
34 |
Plaq.entr.poulie AV |
