Eclatés de véhicule - APRILIA QUASAR 100 2003
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

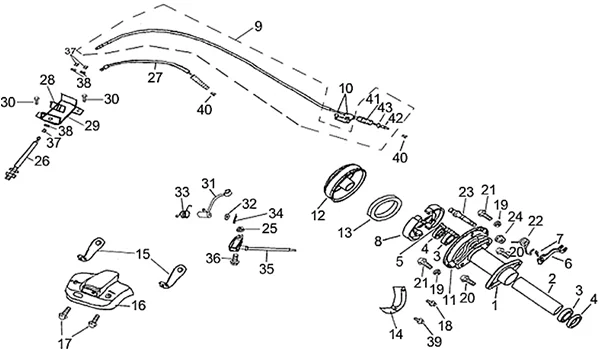

Chassis : 28.23 FREIN ARRIERE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/308/Quasar_100_2003_28.23.PNG)
8 |
AP8910221 - CEPPI FRENO POST. Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
AP8910375 - DADO M8 Plus d'informationsQuantité requise : 2 |
||||||
|
18 |
AP8910433 - VITE TE M8X12 Plus d'informationsQuantité requise : 3 |
||||||
|
19 |
AP8910377 - DADO FLANG.M12 Plus d'informationsQuantité requise : 2 |
||||||
|
36 |
AP8910583 - VITE AUTOF. Plus d'informationsQuantité requise : 1 |
||||||
|
37 |
AP8910535 - INSERTO FILETTATO Plus d'informationsQuantité requise : 3 |
||||||
|
39 |
AP8910434 - VITE TE FLANG. M8X16 Plus d'informationsQuantité requise : 1 |
