Eclatés de véhicule - PIAGGIO VU QUARGO 0 Diesel 750cc 2004-2006
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggiovu.svg)

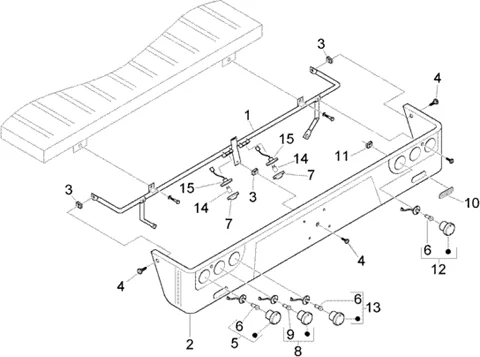

Connexions électriques : T61 PARE-CHOC AR
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/334/Quargo_Diesel_750cc_2004-2006_T61.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/0/8/4/7/img/120847.jpg)
1 |
SUPPORT PARE CHOC ARRIERE ORIGINE PIAGGIO PORTER, CARGO -615191- Plus d'informationsQuantité requise : 1 |
||||||
1 |
615201 SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/0/5/6/4/img/120564.jpg)
2 |
PARE CHOC ARRIERE ORIGINE PIAGGIO PORTER 2010>2020 -614833- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/1/3/5/0/img/111350.jpg)
3 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017401- Plus d'informationsQuantité requise : 10 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/1/7/img/66117.jpg)
4 |
VIS TBC (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -272836- Plus d'informationsQuantité requise : 5 |
||||||
|
5 |
613821 FEU ARD.POST. Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/5/8/img/65758.jpg)
6 |
AMPOULE/LAMPE 12V 21W BA15S/R10 ORIGINE PIAGGIO COMMUN A LA GAMME -160654- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/4/0/3/img/73403.jpg)
7 |
FEU ECLAIRAGE DE PLAQUE DE POLICE ORIGINE PIAGGIO 250-300-400-500 MP3, PORTER, CARGO -D8127087Z01- Plus d'informationsQuantité requise : 2 |
||||||
|
8 |
613822 FEU ARD.POST. Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/2/7/img/65727.jpg)
9 |
AMPOULE/LAMPE 12V 21/5W BAY15D / P21/5 ORIGINE PIAGGIO COMMUN A LA GAMME -129953- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/2/5/3/img/67253.jpg)
10 |
CATADIOPTRE ARRIERE ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -58233R5- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/9/7/img/65797.jpg)
11 |
PLAQUETTE ELASTIQUE ORIGINE PIAGGIO COMMUN A LA GAMME -181351- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/5/2/7/6/img/115276.jpg)
12 |
FEU DE RECUL ORIGINE PIAGGIO PORTER PICK-UP -613820- Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
613331 FEU ARD.POST. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/9/4/0/8/img/139408.jpg)
14 |
AMPOULE/LAMPE 12V 5W WEDGE T10 BLANCHE ORIGINE PIAGGIO COMMUN A LA GAMME -2920225- Plus d'informationsQuantité requise : 2 |
