Eclatés de véhicule - DERBI QUAD 50 QUAD DFW 50cc 2004 E2 3ª edicion
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/derbi.svg)

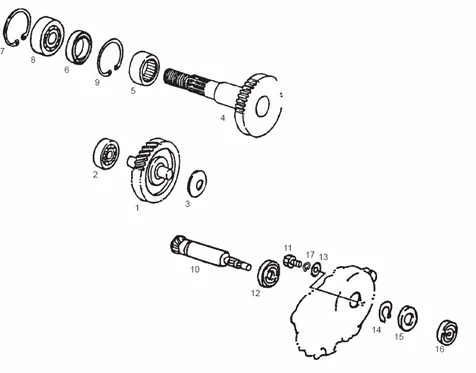

Tables : 22 TRANSMISSION
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1104/QUAD_DFW_50cc_2004_E2_3ª_edicion_22.png)
1 |
00Q04000281 - SCTO.RUEDA REDUCTOR - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
00057020100 - COUSSINET 6201.C3.12X32X10 C3 Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
00Q02800281 - ARANDELA - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
00Q02800301 - EJE POLEAS - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
00Q02600481 - CASQUILLO AGUJAS - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
00Q02800401 - RETEN - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
00Q02602881 - ANILLO EJES - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
|
||||||
|
9 |
00Q02601881 - ANILLO EJES - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
00Q04000661 - EJE RUEDA REDUCTOR - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/3/3/8/img/66338.jpg)
11 |
VIS BTR (6X10) ORIGINE PIAGGIO COMMUN A LA GAMME -319446- Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
ROULEMENT 6303-2RSL (17X47) DE ROUE ARRIERE ORIGINE PIAGGIO GILERA 125 SC -00058000402- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/8/7/6/img/63876.jpg)
13 |
RONDELLE PLATE (6X15) ORIGINE PIAGGIO COMMUN A LA GAMME -00D01200171- Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
00Q04000231 - ANILLO EJES - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
00Q04000671 - RETEN - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
00Q02800471 - COJINETE - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
00Q02800561 - ARANDELA MUELLE - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
