Eclatés de véhicule - PIAGGIO VU PORTER NP6 1500 Porter NP6 (SW 3070) M.Y. 2022
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/brand/piaggio-vu.jpg)

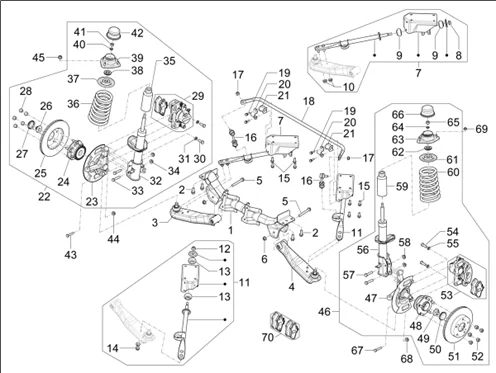

09_groupe de direction - suspensions - roues : 09.03 03_SUSPENSION AVANT - AMORTISSEURS
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1174/Porter_NP6_(SW_3070)_M.Y._2022_09.03.png)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/3/7/0/9/img/173709.jpg)
1 |
TRAVERSE DE SUSPENSION AVANT ORIGINE PIAGGIO PORTER NP6 2021> -WET281010100A0 Plus d'informationsQuantité requise : 1 |
||||||
2 |
WQ1811230F61 HEXAGON BOLT WITH SERRATED FLANGE Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/3/7/1/1/img/173711.jpg)
3 |
BRAS DE SUSPENSION INFERIEUR DROIT ORIGINE PIAGGIO PORTER NP6 2021> -WET292030300A0 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/3/7/1/2/img/173712.jpg)
4 |
BRAS DE SUSPENSION INFERIEUR GAUCHE ORIGINE PIAGGIO PORTER NP6 2021> -WET292030200A0 Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
WQ1801290TF61 HEXAGON BOLT WITH SERRATED FLANGE Plus d'informationsQuantité requise : 2 |
||||||
|
6 |
WQ32012F61 HEXAGON FLANGE NUT Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/3/7/1/5/img/173715.jpg)
7 |
BARRE DE SUSPENSION INFERIEURE DROITE ORIGINE PIAGGIO PORTER NP6 2021> -WET292201000A0 Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
WQ32812 WASHER Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
WL0292200401A0 (*)PUSH-ROD RUBBER BUSHING Plus d'informationsQuantité requise : 2 |
||||||
|
10 |
WQ33112 (*)HEXAGONAL FLANGED NUT Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/3/7/1/6/img/173716.jpg)
11 |
BARRE DE SUSPENSION INFERIEURE GAUCHE ORIGINE PIAGGIO PORTER NP6 2021> -WET292200900A0 Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
WQ32812 WASHER Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
WL0292200401A0 (*)PUSH-ROD RUBBER BUSHING Plus d'informationsQuantité requise : 2 |
||||||
|
14 |
WQ32312 (*)HEXAGONAL FLANGED NUT Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
WQ1801025F61 HEXAGON BOLT WITH SERRATED FLANGE Plus d'informationsQuantité requise : 8 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/3/7/1/8/img/173718.jpg)
16 |
BIELLETTE BARRE DE STABILISATION ORIGINE PIAGGIO PORTER NP6 2021> -WET292052100A0 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/3/2/0/6/img/173206.jpg)
17 |
ECROU BRIDE TH FIXATION POT ECHAPPEMENT ORIGINE PIAGGIO NP6 2021> -WQ33110F61 Plus d'informationsQuantité requise : 2 |
||||||
|
18 |
WET292050100A0 FRONT STABILIZER BAR Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
WQ146B0830F61 BOLT SPRING WASHER AND PLAIN WASHER ASS Plus d'informationsQuantité requise : 4 |
||||||
|
20 |
WL029200000171 STABILIZER BAR CLAMP Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/3/7/2/2/img/173722.jpg)
21 |
SILENTBLOC DE BARRE STABILISATRICE ORIGINE PORTER NP6 -WET292052000A0 Plus d'informationsQuantité requise : 2 |
||||||
|
22 |
WET292063000A0 FRONT SUSPENSION CORNER WITH KNUCKLE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/3/7/2/4/img/173724.jpg)
23 |
MONTANT DE ROUE AVANT DROIT ORIGINE PIAGGIO PORTER NP6 2021> -WET300080400A0 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/3/7/2/6/img/173726.jpg)
24 |
MOYEU DE ROUE AVANT ORIGINE PIAGGIO PORTER NP6 2021> SW -WET300181400A0 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/3/7/2/7/img/173727.jpg)
25 |
DISQUE DE FREIN AVANT ORIGINE PIAGGIO PORTER NP6 SW 2650/3070 2021> -WET300010100A0 Plus d'informationsQuantité requise : 1 |
||||||
|
26 |
WET300181100A0 (*)WHEEL HUB NUT Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
WET300181200A0 (*)WHEEL HUB CAP Plus d'informationsQuantité requise : 1 |
||||||
|
28 |
ECROU DE ROUE (M12X1.5-6H- CH19) ORIGINE PIAGGIO PORTER NP6 SW 2650/3070 -WET311130100A0 Plus d'informationsQuantité requise : 5 |
||||||
|
29 |
WET300020201A0 (*)BRAKE CALIPER, FR-RH Plus d'informationsQuantité requise : 1 |
||||||
|
30 |
WET300020500A0 (*)BRAKE CALIPER FIXING SCREW Plus d'informationsQuantité requise : 2 |
||||||
|
31 |
WET300180700A0 (*)BRAKE CALIPER FIXING WASHER Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/3/7/3/5/img/173735.jpg)
32 |
AMORTISSEUR AVANT DROIT ORIGINE PIAGGIO PORTER NP6 2021> -WET292062101A0 Plus d'informationsQuantité requise : 1 |
||||||
|
33 |
WET292550205A0 (*)DAMPER LOWER FIXING SCREW Plus d'informationsQuantité requise : 2 |
||||||
|
34 |
WET292061301A0 (*)SPRING PLATE Plus d'informationsQuantité requise : 2 |
||||||
|
35 |
WET292062500A0 (*)DUST SEALING BUMPER Plus d'informationsQuantité requise : 1 |
||||||
|
36 |
WET292080100A0 (*)COIL SPRING, FR Plus d'informationsQuantité requise : 1 |
||||||
|
37 |
WET292061301A0 (*)SPRING PLATE Plus d'informationsQuantité requise : 1 |
||||||
|
38 |
WET292061700A0 (*)DAMPER BEARING Plus d'informationsQuantité requise : 1 |
||||||
|
39 |
WET292061300A0 (*)TOP MOUNT Plus d'informationsQuantité requise : 1 |
||||||
|
40 |
WQ40012 NUT M14 Plus d'informationsQuantité requise : 1 |
||||||
|
41 |
WQ32812 WASHER Plus d'informationsQuantité requise : 1 |
||||||
|
42 |
WET292070200A0 (*)TOP MOUNT CAP Plus d'informationsQuantité requise : 1 |
||||||
|
43 |
WL0292031504A0 KNUCKLE LOWER FIXING SCREW Plus d'informationsQuantité requise : 1 |
||||||
|
44 |
ECROU BRIDE TH FIXATION POT ECHAPPEMENT ORIGINE PIAGGIO NP6 2021> -WQ33110F61 Plus d'informationsQuantité requise : 1 |
||||||
|
45 |
WQ33108T13F61 NUT WITH FLANGE Plus d'informationsQuantité requise : 3 |
||||||
|
46 |
WET292062901A0 FRONT SUSPENSION CORNER WITH KNUCKLE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/3/7/4/8/img/173748.jpg)
47 |
MONTANT DE ROUE AVANT GAUCHE ORIGINE PIAGGIO PORTER NP6 2021> -WET300080300A0 Plus d'informationsQuantité requise : 1 |
||||||
|
48 |
MOYEU DE ROUE AVANT ORIGINE PIAGGIO PORTER NP6 2021> SW -WET300181400A0 Plus d'informationsQuantité requise : 1 |
||||||
|
49 |
WET300181100A0 (*)WHEEL HUB NUT Plus d'informationsQuantité requise : 1 |
||||||
|
50 |
WET300181200A0 (*)WHEEL HUB CAP Plus d'informationsQuantité requise : 1 |
||||||
|
51 |
DISQUE DE FREIN AVANT ORIGINE PIAGGIO PORTER NP6 SW 2650/3070 2021> -WET300010100A0 Plus d'informationsQuantité requise : 1 |
||||||
|
52 |
ECROU DE ROUE (M12X1.5-6H- CH19) ORIGINE PIAGGIO PORTER NP6 SW 2650/3070 -WET311130100A0 Plus d'informationsQuantité requise : 5 |
||||||
|
53 |
WET300020101A0 (*)BRAKE CALIPER, FR-LH Plus d'informationsQuantité requise : 1 |
||||||
|
54 |
WET300020500A0 (*)BRAKE CALIPER FIXING SCREW Plus d'informationsQuantité requise : 2 |
||||||
|
55 |
WET300180700A0 (*)BRAKE CALIPER FIXING WASHER Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/3/7/5/1/img/173751.jpg)
56 |
AMORTISSEUR AVANT GAUCHE ORIGINE PIAGGIO PORTER NP6 2021> -WET292062100A0 Plus d'informationsQuantité requise : 1 |
||||||
|
57 |
WET292550205A0 (*)DAMPER LOWER FIXING SCREW Plus d'informationsQuantité requise : 2 |
||||||
|
58 |
WET292490600A0 (*)DAMPER LOWER FIXING NUT Plus d'informationsQuantité requise : 2 |
||||||
|
59 |
WET292062500A0 (*)DUST SEALING BUMPER Plus d'informationsQuantité requise : 1 |
||||||
|
60 |
WET292080100A0 (*)COIL SPRING, FR Plus d'informationsQuantité requise : 1 |
||||||
|
61 |
WET292061301A0 (*)SPRING PLATE Plus d'informationsQuantité requise : 1 |
||||||
|
62 |
WET292061700A0 (*)DAMPER BEARING Plus d'informationsQuantité requise : 1 |
||||||
|
63 |
WET292061300A0 (*)TOP MOUNT Plus d'informationsQuantité requise : 1 |
||||||
|
64 |
WQ40012 NUT M14 Plus d'informationsQuantité requise : 1 |
||||||
|
65 |
WQ32812 WASHER Plus d'informationsQuantité requise : 1 |
||||||
|
66 |
WET292070200A0 (*)TOP MOUNT CAP Plus d'informationsQuantité requise : 1 |
||||||
|
67 |
WL0292031504A0 KNUCKLE LOWER FIXING SCREW Plus d'informationsQuantité requise : 1 |
||||||
|
68 |
ECROU BRIDE TH FIXATION POT ECHAPPEMENT ORIGINE PIAGGIO NP6 2021> -WQ33110F61 Plus d'informationsQuantité requise : 1 |
||||||
|
69 |
WQ33108T13F61 NUT WITH FLANGE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/8/7/0/7/0/img/187070.jpg)
70 |
KIT PLAQUETTE FREIN AVANT ORIGINE PIAGGIO PORTER NP6 2021> -1R000530 Plus d'informationsQuantité requise : 1 |
