Eclatés de véhicule - PIAGGIO VU PORTER NP6 1500 Porter NP6 (SW 2650)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/brand/piaggio-vu.jpg)

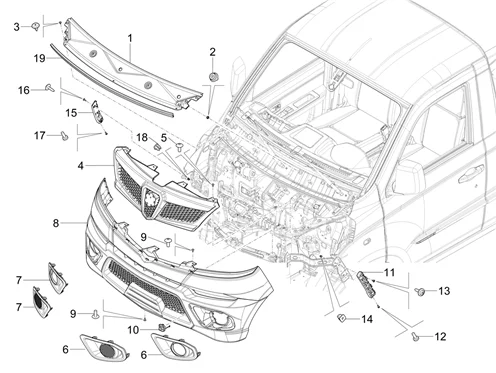

Châssis - plastiques : 05.02 CACHES AVANT - PARE-CHOC
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/983/Porter_NP6_(SW_2650)_05.02.png)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/3/4/8/2/img/173482.jpg)
1 |
ENCADREMENT SOUS PARE BRISE ORIGINE PIAGGIO PORTER NP6 2021> -WL0531011303A0 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/3/4/2/8/img/173428.jpg)
2 |
RIVET A PRESSION ORIGINE PIAGGIO PORTER NP6 -W1B14861200034- Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/3/4/8/3/img/173483.jpg)
3 |
RIVET A PRESSION ORIGINE PIAGGIO PORTER NP6 -WC3531010002A0 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/3/4/8/4/img/173484.jpg)
4 |
GRILLE/CALANDRE AVANT COMPLETE ORIGINE PIAGGIO PORTER NP6 2021> -WET531010100A0 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/3/4/8/5/img/173485_20251107154551.jpg)
6 |
CACHE FEU DE BROUILLARD AVANT GAUCHE ORIGINE PIAGGIO PORTER NP6 2021> (TOP-HD) -WET531022200A0 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/3/4/8/6/img/173486.jpg)
6 |
CACHE FEU DE BROUILLARD AVANT GAUCHE ORIGINE PIAGGIO PORTER NP6 2021> (PLUS-START) -WET531021500A0 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/3/4/8/7/img/173487_20251107154555.jpg)
7 |
CACHE FEU DE BROUILLARD AVANT DROIT ORIGINE PIAGGIO PORTER NP6 2021> (TOP-HD) -WET531022300A0 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/3/4/8/8/img/173488.jpg)
7 |
CACHE FEU DE BROUILLARD AVANT DROIT ORIGINE PIAGGIO PORTER NP6 2021> (PLUS-START) -WET531021600A0 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/3/4/8/9/img/173489.jpg)
8 |
PARE-CHOCS AVANT ORIGINE PIAGGIO PORTER NP6 2021> -WET531020201A0 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/3/4/9/0/img/173490.jpg)
10 |
COUVERTURE BOULON A OEIL SUR PARE CHOC AVANT ORIGINE PIAGGIO PORTER NP6 2021> -WET531021200A0 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/3/4/9/1/img/173491.jpg)
11 |
PATTE GAUCHE PARE-CHOC AVANT ORIGINE PIAGGIO PORTER NP6 2021> -WET531020400A0 Plus d'informationsQuantité requise : 1 |
||||||
12 |
WQ230B0616F62 PAN HEAD SCERW AND FLAT WASHER Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
WQ221B4819F62 PAN HEAD SCREW AND WIDE FLAT WASHER Plus d'informationsQuantité requise : 2 |
||||||
|
14 |
WL0531020800A0 CHEVILLE A EXPANSION Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/3/4/9/5/img/173495.jpg)
15 |
PATTE DROITE PARE-CHOC AVANT ORIGINE PIAGGIO PORTER NP6 2021> -WET531020500A0 Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
WL0531020800A0 CHEVILLE A EXPANSION Plus d'informationsQuantité requise : 2 |
||||||
|
17 |
WQ230B0616F62 PAN HEAD SCERW AND FLAT WASHER Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
WQ221B4819F62 PAN HEAD SCREW AND WIDE FLAT WASHER Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/3/4/9/6/img/173496.jpg)
19 |
JOINT SUPERIEUR DE CAPOT AVANT ORIGINE PIAGGIO PORTER NP6 2021> -WC3660130001A0 Plus d'informationsQuantité requise : 1 |
