Eclatés de véhicule - PIAGGIO VU PORTER ESSENCE/GPL/MÉTHANE MAXXI 0 Porter Maxxi Multitech E5 Plus 2014-2015
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/brand/piaggio-vu.jpg)

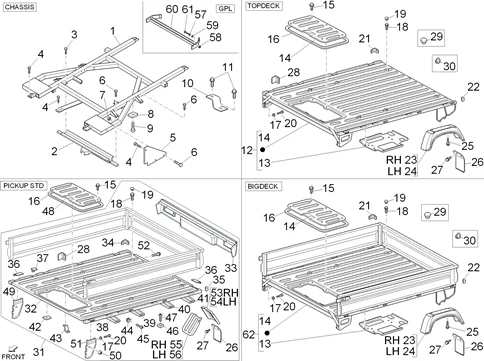

Châssis - parties plastiques - carrosseries : 02.18 BENNE OUVERTE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/699/Porter_Maxxi_Multitech_E5_Plus_2014-2015_02.18.PNG)
1 |
5100587Z03000 - FRAME SUB-ASSY Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
B0233085 FRAME SUB-ASSY Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
6510287Z04000 TRAVERSE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/1/1/9/8/img/151198.jpg)
3 |
BOULON TH (6X14) AVEC RONDELLE ORIGINE PIAGGIO COMMUN A LA GAMME -CM287314 Plus d'informationsQuantité requise : 4 |
||||||
|
4 |
BOULON |
||||||
|
5 |
5121387Z01000 PLAQUE Plus d'informationsQuantité requise : 2 |
||||||
|
6 |
9165141025000 BOULON Plus d'informationsQuantité requise : 12 |
||||||
|
7 |
9418041000000 ECROU Plus d'informationsQuantité requise : 4 |
||||||
|
8 |
9004541144000 TAMPON Plus d'informationsQuantité requise : 2 |
||||||
|
9 |
9352014014000 VIS Plus d'informationsQuantité requise : 2 |
||||||
|
10 |
B004423 EQUERRE Plus d'informationsQuantité requise : 2 |
||||||
|
11 |
BOULON |
||||||
|
12 |
B0071465 PLATEAU DE CHARGEMENT Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
2614385 PANNEAU Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
2632075 COUVERCLE Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
9004119302000 BOULON Plus d'informationsQuantité requise : 6 |
||||||
|
16 |
5516687Z02000 JOINT Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
D6644387Z01 JOINT Plus d'informationsQuantité requise : 4 |
||||||
|
18 |
BOULON |
||||||
|
19 |
B004631 BOUCHON Plus d'informationsQuantité requise : 8 |
||||||
|
20 |
BOULON |
||||||
|
21 |
6633187Z01000 TAMPON Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
6633287Z01000 TAMPON Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/6/0/9/8/img/116098.jpg)
23 |
GARDE BOUE ARRIERE DROIT ORIGINE PIAGGIO PORTER E5, E6 2010>2020 -645569 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/6/1/7/9/img/116179.jpg)
24 |
GARDE BOUE ARRIERE GAUCHE ORIGINE PIAGGIO PORTER E5, E6 2010>2020 -645568 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/0/1/5/9/img/110159.jpg)
25 |
VIS TH (6X14) AVEC RONDELLE ORIGINE PIAGGIO COMMUN A LA GAMME -9004119537000 Plus d'informationsQuantité requise : 8 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/4/0/6/2/img/114062.jpg)
26 |
BAVETTE DE GARDE-BOUE ARRRIERE ORIGINE PIAGGIO PORTER 1992>2020 -B007640 Plus d'informationsQuantité requise : 2 |
||||||
|
27 |
9163140612000 BOULON Plus d'informationsQuantité requise : 4 |
||||||
|
28 |
565380 TAMPON Plus d'informationsQuantité requise : 2 |
||||||
|
29 |
212400 BOUCHON Plus d'informationsQuantité requise : 6 |
||||||
|
30 |
190517 BOUCHON Plus d'informationsQuantité requise : 4 |
||||||
|
31 |
6501187Z07000 PORT OUVERT. Plus d'informationsQuantité requise : 1 |
||||||
|
32 |
D6531187Z035 PANNEAU Plus d'informationsQuantité requise : 1 |
||||||
|
33 |
493717 TRAVERSE Plus d'informationsQuantité requise : 1 |
||||||
|
34 |
6633187Z01000 TAMPON Plus d'informationsQuantité requise : 1 |
||||||
|
35 |
6633287Z01000 TAMPON Plus d'informationsQuantité requise : 1 |
||||||
|
36 |
6611287Z01000 CHARNIERE Plus d'informationsQuantité requise : 11 |
||||||
|
37 |
6631387Z01000 CROCHET Plus d'informationsQuantité requise : 6 |
||||||
|
38 |
6510287Z03000 TRAVERSE Plus d'informationsQuantité requise : 1 |
||||||
|
39 |
6510487Z02000 TRAVERSE Plus d'informationsQuantité requise : 1 |
||||||
|
40 |
6510587Z01000 TRAVERSE Plus d'informationsQuantité requise : 1 |
||||||
|
41 |
6510687Z02000 TRAVERSE Plus d'informationsQuantité requise : 1 |
||||||
|
42 |
9004876010000 ECROU Plus d'informationsQuantité requise : 5 |
||||||
|
43 |
5826687Z01000 SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/0/2/6/9/img/110269.jpg)
44 |
PASSE CABLE ORIGINE PIAGGIO PORTER 2020< -D9004189019 Plus d'informationsQuantité requise : 2 |
||||||
|
45 |
9358016012000 VIS Plus d'informationsQuantité requise : 2 |
||||||
|
46 |
9004541144000 TAMPON Plus d'informationsQuantité requise : 2 |
||||||
|
47 |
9352014014000 VIS Plus d'informationsQuantité requise : 2 |
||||||
|
48 |
6640187Z03000 COUVERCLE Plus d'informationsQuantité requise : 1 |
||||||
|
49 |
6531387Z01000 PANNEAU Plus d'informationsQuantité requise : 1 |
||||||
|
50 |
6632187Z01000 TAMPON Plus d'informationsQuantité requise : 2 |
||||||
|
51 |
6531487Z01000 PANNEAU Plus d'informationsQuantité requise : 1 |
||||||
|
52 |
9338516014000 VIS Plus d'informationsQuantité requise : 1 |
||||||
|
53 |
6530587Z01000 PANNEAU Plus d'informationsQuantité requise : 1 |
||||||
|
54 |
6530687Z01000 PANNEAU Plus d'informationsQuantité requise : 1 |
||||||
|
55 |
6531787Z01000 PANNEAU GARDEBOUE ARR.GAU. Plus d'informationsQuantité requise : 1 |
||||||
|
56 |
6531887Z01000 PANNEAU GARDEBOUE ARR.DRT. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/1/8/img/65418.jpg)
57 |
RONDELLE (8,15X13,75X4,5) ORIGINE PIAGGIO COMMUN A LA GAMME -016408 Plus d'informationsQuantité requise : 8 |
||||||
|
58 |
264369 RIVET A DECLIC Plus d'informationsQuantité requise : 8 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/7/9/img/63779.jpg)
59 |
RONDELLE PLATE (8,4X15X1,5) ORIGINE PIAGGIO COMMUN A LA GAMME -003058 Plus d'informationsQuantité requise : 8 |
||||||
|
60 |
660688 SUPPORTO COD L Plus d'informationsQuantité requise : 1 |
||||||
|
61 |
ARAND.PLANA MECANIZ. D12 DIN125 ZnB |
||||||
|
62 |
B0071455 PLATEAU DE CHARGEMENT Plus d'informationsQuantité requise : 1 |
