Eclatés de véhicule - GILERA NEXUS 500 -SP-E3 2006-2007
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/gilera.svg)

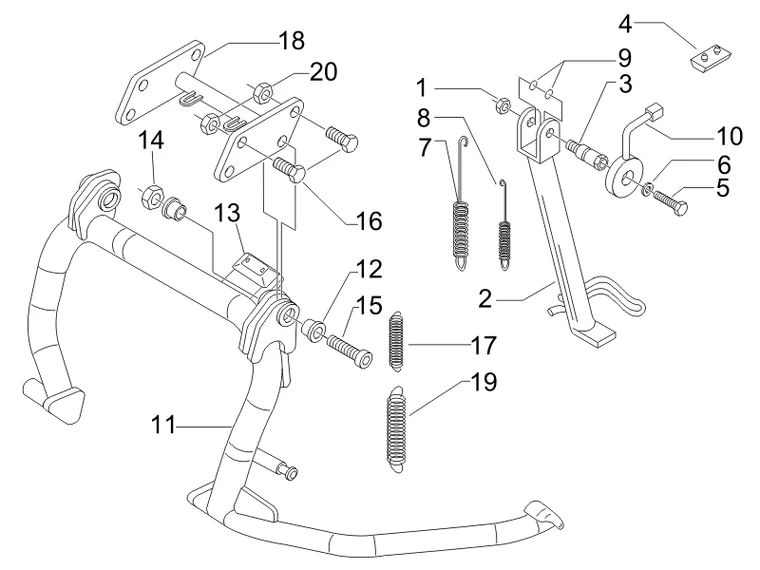

Châssis - parties plastiques - carrosseries : 02.25 BÉQUILLE/S
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/187/Nexus_500_-SP-_E3_2006-20-096.png)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/6/5/img/63765.jpg)
1 |
ECROU AUTOBLOQUANT/NYLSTOP (M10) ORIGINE PIAGGIO COMMUN A LA GAMME -002440- Plus d'informationsQuantité requise : 1 |
||||||
2 |
647473 - BEQUILLE LAT. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/4/0/5/8/img/154058.JPG)
3 |
VIS DE FIXATION BEQUILLE LATERALE ORIGINE PIAGGIO BEVERLY, X9, X10, 50-125 LIBERTY CORPORATE 2017>2019 -1C001480- Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
VIS DE FIXATION BEQUILLE LATERALE ORIGINE PIAGGIO BEVERLY, X9, X10, 50-125 LIBERTY CORPORATE 2017>2019 -1C001480- Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
583155 - VIS Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/2/6/8/img/67268.jpg)
4 |
TAMPON DE BEQUILLE ORIGINE PIAGGIO COMMUN LA GAMME SCOOTER ET MAXISCOOTER -582885- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/2/5/7/img/66257.JPG)
5 |
VIS BTR (5X16) ORIGINE PIAGGIO COMMUN A LA GAMME -2928896- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/4/4/img/65344.jpg)
6 |
RONDELLE EVENTAIL (5X10) ORIGINE PIAGGIO COMMUN A LA GAMME -012532- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/2/8/7/img/66287.jpg)
7 |
RESSORT DE BEQUILLE LATERAL ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -295789- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/2/8/6/img/66286.jpg)
8 |
RESSORT DE BEQUILLE ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -295788- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/8/1/2/img/65812.jpg)
9 |
JOINT TORIQUE BEQUILLE LATERALE ORIGINE PIAGGIO 400-500 MP3, BEVERLY, 400 X8, X-EVO, 500 X10, X9/GILERA 500 NEXUS, FUOCO, GP 800/APRILIA 400-500 ATLANTIC, SCARABEO, 850 SRV -191189- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/8/3/7/img/67837.jpg)
10 |
CONTACTEUR DE BEQUILLE LATERALE ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -639542- Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
BEQUILLE CENTRALE ORIGINE PIAGGIO GILERA 500 NEXUS -975821- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/0/1/4/img/68014.jpg)
12 |
BAGUE/ENTRETOISE ORIGINE PIAGGIO COMMUN A LA GAMME -647225- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/4/3/1/img/67431.jpg)
13 |
SILENTBLOC/TAMPON DE BEQUILLE ORIGINE PIAGGIO 500 NEXUS, 50-125 ET4 -600351- Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
ECROU AUTOBLOQUANT/NYLSTOP (M10) ORIGINE PIAGGIO COMMUN A LA GAMME -002440- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/2/8/5/img/67285.jpg)
15 |
VIS BTR (10X50) ORIGINE PIAGGIO COMMUN A LA GAMME -583480- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/5/0/img/65650.jpg)
16 |
BOULON TH ORIGINE PIAGGIO COMMUN A LA GAMME M10X20 -031153- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/2/7/8/img/67278.JPG)
17 |
RESSORT (PETIT) BEQUILLE CENTRALE (150X19.5) ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER 400-500 CC -583162- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/2/7/7/img/67277.jpg)
19 |
RESSORT (GROS) BEQUILLE CENTRALE (150X30) ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER 400-500 CC -583161- Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
ECROU AUTOBLOQUANT/NYLSTOP (M10) ORIGINE PIAGGIO COMMUN A LA GAMME -002440- Plus d'informationsQuantité requise : 4 |
