Eclatés de véhicule - GILERA NEXUS 500 E3 2006-2008
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/gilera.svg)

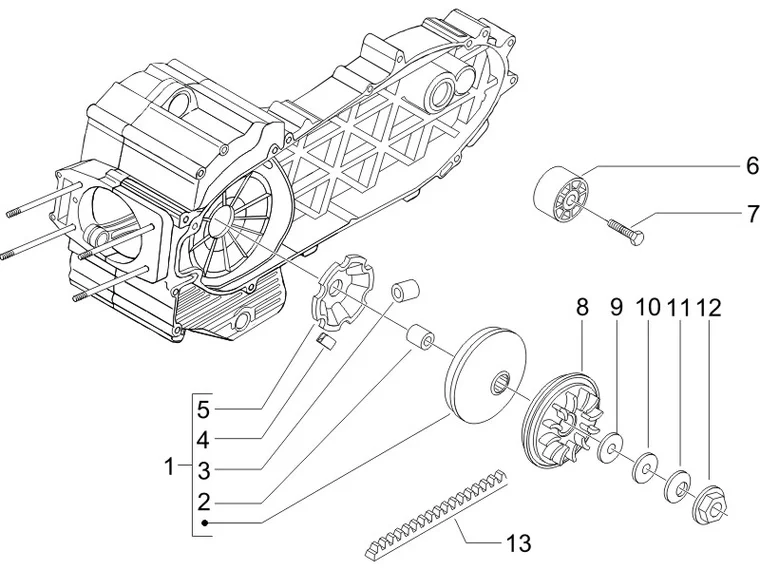

Moteur : 01.13 POULIE MOTRICE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/185/Nexus_500_E3_2006-2008-051.png)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/7/6/0/8/img/157608.jpg)
0 |
KIT TRANSMISSION (COURROIE, GALETS, GUIDES) ORIGINE PIAGGIO 500 MP3 2011>13, BEVERLY 2005>12, X10 2012>/GILERA 500 NEXUS 2006>, FUOCO 2007>/APRILIA 400-500 SCARABEO 2006> -1R000437- Plus d'informationsDescription : Courroie 849090 Galets 830899 Quantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/4/9/1/3/6/img/149136.jpg)
1 |
POULIE MOTRICE/VARIATEUR ORIGINE PIAGGIO 500 MP3 2010>, BEVERLY 2005>, X10 2012>, X9 2003>/GILERA 500 FUOCO 2007>, NEXUS 2006>/APRILIA 400 ATLANTIC-SPRINT 2005>2008, 500 ATLANTIC 2001>2008 -1A007791- Plus d'informationsQuantité requise : 1 |
||||||
2 |
825381 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/9/4/2/img/68942.jpg)
3 |
GALET/ROULEAU MAXISCCOTER ORIGINE PIAGGIO 500 BEVERLY, X9-EVOLUTION, MP3, X10/APRILIA 400-500 ATLANTIC, SCARABEO/GILERA 500 NEXUS (21 G) (VENDU A L'UNITE) -830899- Plus d'informationsQuantité requise : 8 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/2/1/8/img/69218.jpg)
4 |
GUIDE/PATIN DE VARIATEUR MAXISCOOTER ORIGINE PIAGGIO 400 MP3 2007>, X8 2004>, X-EVO 2007>,500 BEVERLY 2005>, MP3 2010>, X10 2012>, X9 2003>/GILERA 500 FUOCO, NEXUS 2007> ( VENDU A L'UNITE ) -842175- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/4/2/2/8/8/img/142288.JPG)
5 |
FLASQUE A ROULEAUX DE POULIE MOTRICE ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER 400-500 2020< -1A001574- Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
FLASQUE A ROULEAUX DE POULIE MOTRICE ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER 400-500 2020< -1A001574- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/1/1/1/img/69111.jpg)
6 |
POULIE TENSION DE COURROIE ORIGINE PIAGGIO 400-500 MP3, BEVERLY, 400 X8, X-EVO, 500 X10, X9/GILERA 500 NEXUS, FUOCO/APRILIA 400-500 ATLANTIC, SCARABEO -834304- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/8/6/5/img/68865.jpg)
7 |
VIS POULIE DE COURROIE (8X25) ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER 400-500 -829693- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/0/1/1/img/69011.jpg)
8 |
FLASQUE FIXE DE POULIE MOTRICE ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER 400-500 2020< -832697- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/8/2/4/img/68824.jpg)
9 |
RONDELLE PLATE (18.1X42X3) DE POULIE MOTRICE ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER 400-500 CC -829205- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/8/2/3/img/68823.jpg)
10 |
RONDELLE PLATE (22.1X36X2) ORIGINE PIAGGIO COMMUN A LA GAMME -829203- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/8/3/0/img/68830.jpg)
11 |
RONDELLE ELASTIQUE (D18) DE POULIE MOTRICE ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER 400-500 CC -829251- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/8/2/7/img/68827.jpg)
12 |
ECROU DE POULIE MOTRICE ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER 400-500 CC -829232- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/0/1/5/img/69015.jpg)
13 |
COURROIE MAXISCOOTER ORIGINE PIAGGIO 400 MP3, X8, X-EVO, BEVERLY, 500 X9/APRILIA 400-500 ATLANTIC/GILERA 500 NEXUS -832738- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/5/9/2/img/69592.jpg)
13 |
COURROIE MAXISCOOTER ORIGINE PIAGGIO 500 MP3, X10, BEVERLY/APRILIA 500 SCARABEO/GILERA 500 FUOCO, NEXUS 2020< -849090- Plus d'informationsQuantité requise : 1 |
