Eclatés de véhicule - MOTO GUZZI NEVADA 750 1991-1993
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

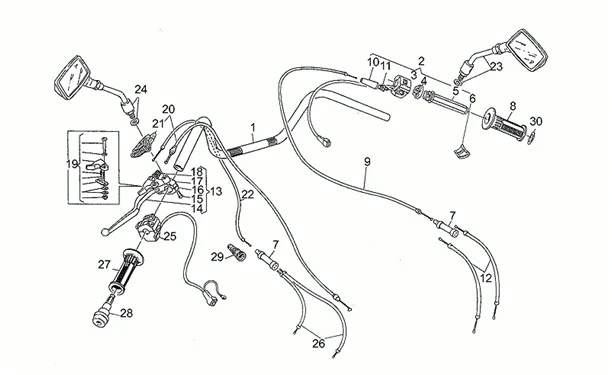

Chassis : 33.15 GUIDON - COMMANDES
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/498/Nevada_750_1991-1993_33.15.PNG)
1 |
GU29600351 - GUIDON Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
GU19603480 - COMANDO GAS Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
GU27738815 - COMMANDE DE STARTER Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
GU27604415 - BLOC Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
Corps mobile |
||||||
|
6 |
GU27604515 - BLOC Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/0/8/6/5/img/130865.jpg)
7 |
GU30607910 - DEDOUBLEREUR Plus d'informationsQuantité requise : 2 |
||||||
|
8 |
|
||||||
|
9 |
CABLE COM GAZ |
||||||
|
10 |
GU27117615 - CAPUCHON Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
GU27603715 - VIS EMBRAYAGE Plus d'informationsQuantité requise : 2 |
||||||
|
12 |
GU27117775 - CABLE COM GAZ Plus d'informationsQuantité requise : 2 |
||||||
|
13 |
Levier embrayage complet |
||||||
|
14 |
Levier embrayage complet |
||||||
|
15 |
GU27601215 - VIS Plus d'informationsQuantité requise : 2 |
||||||
|
16 |
GU27601015 - DEMI-COLLIER Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
GU27601815 - CAVALIER LEVIER EMBR Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
AP8118348 - REGLAGE LEVIER EMBRAYAGE Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
AP8118348 - REGLAGE LEVIER EMBRAYAGE Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
Levier |
||||||
|
20 |
CABLE COM.EMBRAYAGE |
||||||
|
21 |
GU27663815 - PROTECTION Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
GU27132815 - CABLE DE STARTER Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
Miroir rétroviseur dte |
||||||
|
24 |
Miroir rétroviseur gche |
||||||
|
25 |
Déviateur feux gche |
||||||
|
26 |
GU27133515 - CABLE DE STARTER Plus d'informationsQuantité requise : 2 |
||||||
|
27 |
GU31603060 - POIGNEE Plus d'informationsQuantité requise : 1 |
||||||
|
28 |
Masse antivibratile guidon |
||||||
|
29 |
GU12717600 - CAPUCHON Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/0/4/2/7/img/130427.jpg)
30 |
RONDELLE NYLON GUIDON ORIGINE MOTO GUZZI COMMUN A LA GAMME -GU29606970 Plus d'informationsQuantité requise : 1 |
