Eclatés de véhicule - GILERA GP 800 Centenario 2009
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/gilera.svg)

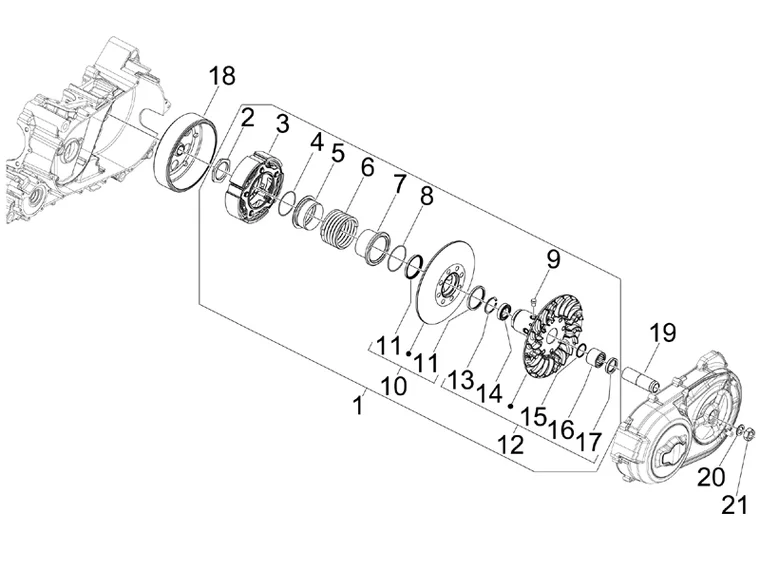

Moteur : 01.14 POULIE ENTRAINEE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/176/GP_800_Centenario_2009-060.png)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/5/4/2/img/70542.jpg)
1 |
POULIE EMBRAYAGE COMPLETE ORIGINE PIAGGIO GILERA 800 GP 2007>2011/ APRILIA 850 SRV 2012>2014 -874579- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/9/7/2/img/68972.jpg)
2 |
ECROU EMBRAYAGE ORIGINE APRILIA 850 SRV 2012>2014/ 800 GP GILERA 2007>2011 -831618- Plus d'informationsQuantité requise : 1 |
||||||
3 |
8425645 - GR.EMBRAYAGE * Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
831920 - JOINT Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
831195 - COUPELLE Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
875427 - RESSORT VARIATEUR Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
833051 - RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
831921 - JOINT Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
845367 - PIVOT Plus d'informationsQuantité requise : 4 |
||||||
|
10 |
843750 - POULIE Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
831623 - CIRCLIPS Plus d'informationsQuantité requise : 2 |
||||||
|
12 |
874578 - DEMI-POULIE ENTRAINEE FIXE Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
831619 - CLIPS Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
831615 - ROULEMENT Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
844806 - CIRCLIPS Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
874572 - CAGE A ROUL. Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
JOINT SPI ARBRE DE TRANSMISSION ORIGINE PIAGGIO GILERA GP 800 2007> -825023- Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
842917 - TAMBOUR D'EMBRAYAGE Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
830380 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
833052 - RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/8/2/7/img/68827.jpg)
21 |
ECROU DE POULIE MOTRICE ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER 400-500 CC -829232- Plus d'informationsQuantité requise : 1 |
