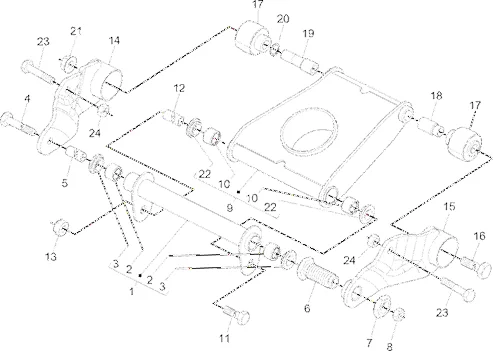

Suspensions - roues : 04.01 BRAS OSCILLANT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/172/Fuoco_500_4T-4V_ie_E3_LT_2013-2014_04.01.jpg)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/8/3/2/6/img/158326.JPG)
1 |
BRAS OSCILLANT COTE CADRE ORIGINE PIAGGIO 400 MP3 2007>, 500 MP3 2010>/GILERA 500 FUOCO 2007> -1C003645R5- Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
BRAS OSCILLANT COTE CADRE ORIGINE PIAGGIO 400 MP3 2007>, 500 MP3 2010>/GILERA 500 FUOCO 2007> -1C003645R5- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/0/0/4/img/67004.jpg)
2 |
CAGE A AIGUILLES DE BRAS OSCILLANT ORIGINE PIAGGIO 125-250-300 X7, X8, X-EVO, X9, X10, BEVERLY, MP3, FLY, VESPA GTS VESPA LX, VESPA PRIMAVERA/APRILIA SPORT-CITY, SR MAX/GILERA NEXUS, RUNNER -56127R- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/3/5/img/67335.jpg)
3 |
DOUILLE/JOINT ARTICULATION BRAS OSCILLANT ORIGINE PIAGGIO COMMUN A LA GAMME SCOOTER ET MAXISCOOTER -597317- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/2/9/img/67329.jpg)
4 |
VIS TH (10X295) ORIGINE PIAGGIO COMMUN A LA GAMME -597080- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/7/8/img/72978.jpg)
5 |
ENTRETOISE DE BRAS OSCILLANT ORIGINE PIAGGIO 125-250 MP3, X7, X8, X9, X-EVO, X10, VESPA GTS/GILERA 125-250 NEXUS/APRILIA 125-250 ATLANTIC -CM067805- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/5/1/img/67351.jpg)
6 |
VIS SUPPORT SILENT BLOC MOTEUR ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -597774- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/0/6/7/img/67067.jpg)
7 |
ECROU SPECIAL (22X2 H=8) BRAS OSCILLANT ORIGINE PIAGGIO COMMUN A LA GAMME -564611- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/6/5/img/63765.jpg)
8 |
ECROU AUTOBLOQUANT/NYLSTOP (M10) ORIGINE PIAGGIO COMMUN A LA GAMME -002440- Plus d'informationsQuantité requise : 1 |
||||||
9 |
649100 - BRAS OSCILLANT Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
CAGE A AIGUILLES DE BRAS OSCILLANT ORIGINE PIAGGIO 125-250-300 X7, X8, X-EVO, X9, X10, BEVERLY, MP3, FLY, VESPA GTS VESPA LX, VESPA PRIMAVERA/APRILIA SPORT-CITY, SR MAX/GILERA NEXUS, RUNNER -56127R- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/0/6/img/66106.jpg)
11 |
VIS DE BRAS DE SUSPENSION (10X202) ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER 125-250-300 CC -271807- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/7/5/img/72975.jpg)
12 |
ENTRETOISE BRAS OSCILLANT (L183MM) ORIGINE PIAGGIO 125-250-300-400-500 MP3, X7, X8, X9, X-EVO, X10, VESPA GTS/GILERA 125-250 NEXUS/APRILIA 125-250 ATLANTIC -CM067801- Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
ECROU AUTOBLOQUANT/NYLSTOP (M10) ORIGINE PIAGGIO COMMUN A LA GAMME -002440- Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
SUPPORT DE SILENTBLOC DE BRAS OSCILLANT DROIT ORIGINE PIAGGIO 400-500 MP3/GILERA 500 FUOCO -649232- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/6/9/2/9/img/86929.jpg)
15 |
SUPPORT DE SILENTBLOC DE BRAS OSCILLANT GAUCHE ORIGINE PIAGGIO 400-500 MP3/GILERA 500 FUOCO -649230- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/6/9/3/5/img/86935.JPG)
16 |
VIS M14X1.5 ORIGINE PIAGGIO 500-530 MP3 -649267- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/8/3/2/8/img/158328.jpg)
17 |
SILENTBLOC BRAS OSCILLANT ORIGINE PIAGGIO 400-500 MP3 2007>/GILERA 500 FUOCO 2007>2014, GP 800 2007>2011/APRILIA 850 SRV 2012>2014 -1C005178- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/2/4/5/3/img/82453.jpg)
18 |
ENTRETOISE BRAS OSCILLANT ORIGINE PIAGGIO 500 MP3 2011> -598878- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/9/9/5/4/img/89954.jpg)
19 |
ENTRETOISE BRAS OSCILLANT ORIGINE PIAGGIO 500-530 MP3 -665837- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/6/7/3/img/73673.jpg)
20 |
CLIPS/CIRCLIPS (18.6) ORIGINE PIAGGIO COMMUN A LA GAMME -006420- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/6/5/2/img/68652.jpg)
21 |
ECROU M14 X 1,5 ORIGINE PIAGGIO COMMUN A LA GAMME -827116- Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
DOUILLE/JOINT ARTICULATION BRAS OSCILLANT ORIGINE PIAGGIO COMMUN A LA GAMME SCOOTER ET MAXISCOOTER -597317- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/5/4/img/67354.jpg)
23 |
BOULON ORIGINE PIAGGIO -597893- Plus d'informationsQuantité requise : 2 |
||||||
|
24 |
ECROU AUTOBLOQUANT/NYLSTOP (M10) ORIGINE PIAGGIO COMMUN A LA GAMME -002440- Plus d'informationsQuantité requise : 2 |
