Eclatés de véhicule - APRILIA CAPONORD 1200 2014-2015
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

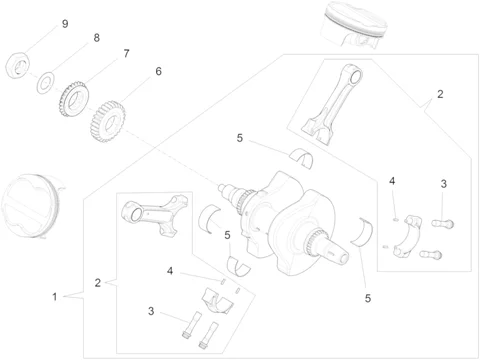

Moteur : 03.160 ARBRE MOTEUR
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/286/Caponord_1200_2014-2015_03.160.PNG)
1 |
B0191060A - ARBRE MOTEUR CPL. Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
8766665001 - BIELLE Plus d'informationsQuantité requise : 2 |
||||||
|
2 |
8766665002 - BIELLE Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/5/9/4/img/69594.jpg)
3 |
VIS DE BIELLE ORIGINE PIAGGIO COMMUN A LA GAMME MOTO APRILIA/MOTO-GUZZI -849131- Plus d'informationsQuantité requise : 4 |
||||||
|
4 |
847906 - ROULEAU Plus d'informationsQuantité requise : 4 |
||||||
|
5 |
8781140004 - DEMI-ROULLEMENT Plus d'informationsQuantité requise : 4 |
||||||
|
5 |
8781140003 - DEMI-ROULLEMENT Plus d'informationsQuantité requise : 4 |
||||||
|
5 |
8781140R - DEMI-ROULLEMENT Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/4/6/1/1/3/img/146113.jpg)
5 |
COUSSINET VERT ("E") TETE DE BIELLE ORIGINE PIAGGIO APRILIA 750 SHIVER, 900 SHIVER, DORSODURO, 1200 CAPONORD, DORSODURO -8781140V- Plus d'informationsQuantité requise : 4 |
||||||
|
6 |
CM159101 - ENGRENAGE Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
B013373 - PIGNON Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
847915 - RONDELLE 1 Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
878296 - ECROU Plus d'informationsQuantité requise : 1 |
