Eclatés de véhicule - PIAGGIO VU APE TM ESSENCE 0 Ape TM 703 2008-2015
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggiovu.svg)

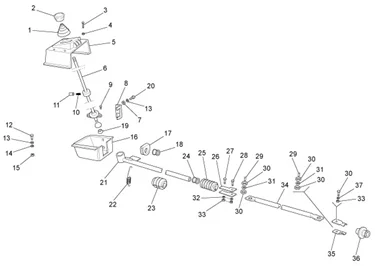

Moteur : 01.33 SELECTEURS INTERNES DE LA BOITE DE VITESSES
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/327/Ape_TM_703_2008-2015_01.33.PNG)
1 |
219396 SOUFFLET Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/3/3/3/3/img/113333.jpg)
2 |
BOUTON/POIGNEE LEVIER DE VITESSE ORIGINE TRIPORTEUR APE TM703 ESSENCE -108995- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/8/5/0/img/63850.jpg)
3 |
VIS PARKER (3.5X13) CRUCIFORME DE CARENAGE ORIGINE PIAGGIO COMMUN A LA GAMME -008372- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/7/7/img/63777.jpg)
4 |
RONDELLE PLATE (6X12X1) ORIGINE PIAGGIO COMMUN A LA GAMME -003056- Plus d'informationsQuantité requise : 4 |
||||||
|
5 |
218894 COUVERCLE CV Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/9/8/0/6/img/119806.jpg)
6 |
LEVIER COMMANDE DE VITESSES ORIGINE PIAGGIO TRIPORTEUR APE ESSENCE TM 703 1989> -217946- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/8/0/5/img/63805.JPG)
7 |
RONDELLE PLATE ORIGINE PIAGGIO COMMUN A LA GAMME -006175- Plus d'informationsQuantité requise : 2 |
||||||
|
8 |
136992 SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/1/1/6/7/img/111167.JPG)
9 |
RIVET LEVIER VITESSE ORIGINE PIAGGIO TRIPORTEUR APE ESSENCE CAR, TM 703 1972> -005713- Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/0/6/8/0/img/110680.JPG)
10 |
RESSORT SELECTEUR DE BOITE DE VITESSE OIRGINE PIAGGIO TRIPORTEUR APE TM 703 1989>2007 -136762- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/1/4/1/0/img/111410.JPG)
11 |
PIVOT SELECTEUR BOITE DE VITESSE ORIGINE PIAGGIO TRIPORTEUR APE TM 703 ESSENCE -136761- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/3/9/img/65639.jpg)
12 |
VIS TH (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -031088- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/1/6/img/65416.jpg)
13 |
RONDELLE ELASTIQUE (6,4X11,8X1) ORIGINE PIAGGIO COMMUN A LA GAMME -016406- Plus d'informationsQuantité requise : 4 |
||||||
|
14 |
247454 PLAQUETTE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/8/1/3/img/65813.JPG)
15 |
ECROU (M12X1.25) ORIGINE PIAGGIO COMMUN A LA GAMME -191962- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/9/1/1/1/img/119111.JPG)
16 |
BOITIER DE COMMANDE VITESSE INFERIEUR ORIGINE PIAGGIO TRIPORTEUR APE TM 703 ESSENCE 1989> -21793902- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/1/8/7/6/img/111876.JPG)
17 |
SUPPORT ELASTIQUE TIRANT BOITE DE VITESSE ORIGINE PIAGGIO TRIPORTEUR APE ESSENCE TM 703 1989> -249169- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/2/0/2/6/img/112026.jpg)
18 |
BAGUE/DOUILLE SELECTEUR DE VITESSE ORIGINE PIAGGIO TRIPORTEUR APE CAR, POKER, TM -107369- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/1/9/6/5/img/111965.jpg)
19 |
CUVETTE LOGEMENT LEVIER SELECTEUR VITESSE ORIGINE PIAGGIO TRIPORTEUR APE TM 703 ESSENCE -128389- Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
031084 - BOULON Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/8/5/4/2/img/108542.jpg)
21 |
TIRANT/TRINGLE DE COMMANDE BOITE DE VITESSE ORIGINE PIAGGIO TRIPORTEUR APE ESSENCE TM 703 -2179414- Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
RESSORT TIRANT BOITE DE VITESSE ORIGINE PIAGGIO TRIPORTEUR APE ESSENCE TM 703 1989> -217944- Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
136447 SOUFFLET Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
BAGUE/DOUILLE SELECTEUR DE VITESSE ORIGINE PIAGGIO TRIPORTEUR APE CAR, POKER, TM -107369- Plus d'informationsQuantité requise : 1 |
||||||
|
25 |
136448 BAGUE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/1/9/5/4/img/111954.jpg)
26 |
PLAQUETTE SELECTEUR BOITE DE VITESSE ORIGINE PIAGGIO TRIPORTEUR APE TM703 ESSENCE 1989> -112171- Plus d'informationsQuantité requise : 2 |
||||||
|
27 |
030052 - VIS S03005200 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/4/3/img/65643.jpg)
28 |
VIS TH (6X25) ORIGINE PIAGGIO COMMUN A LA GAMME -031092- Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/1/3/0/4/img/111304.jpg)
29 |
ENTRETOISE SELECTEUR DE BOITE DE VITESSE ORIGINE PIAGGIO TRIPORTEUR APE COMMUN A LA GAMME -112174- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/1/2/9/0/img/111290.jpg)
30 |
RONDELLE SELECTEUR DE VITESSE ORIGINE PIAGGIO APE TRIPORTEUR TM 703 ESSENCE -112175- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/1/4/9/6/img/111496.jpg)
31 |
BAGUE/DOUILLE SELECTEUR DE VITESSE ORIGINE PIAGGIO TRIPORTEUR APE TM 703, CAR, POKER -112173- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/7/5/img/63775.jpg)
32 |
RONDELLE PLATE (4.3X8X0.5) ORIGINE PIAGGIO COMMUN A LA GAMME -003054- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/9/4/1/img/65941.jpg)
33 |
ECROU BRIDE (6) ORIGINE PIAGGIO COMMUN A LA GAMME -219277- Plus d'informationsQuantité requise : 4 |
||||||
|
34 |
21794901 TIRANT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/1/3/1/1/img/111311.jpg)
35 |
PLAQUETTE SELECTEUR BOITE DE VITESSE ORIGINE PIAGGIO TRIPORTEUR APE TM 703 ESSENCE -112172- Plus d'informationsQuantité requise : 2 |
||||||
|
36 |
129522 PROTECTION Plus d'informationsQuantité requise : 1 |
||||||
|
37 |
RONDELLE ELASTIQUE (6,4X11,8X1) ORIGINE PIAGGIO COMMUN A LA GAMME -016406- Plus d'informationsQuantité requise : 2 |
