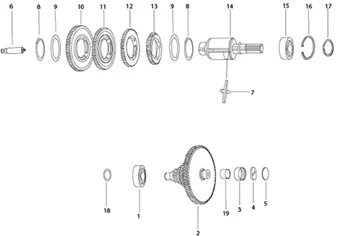

Moteur : 01.27 COMPOSANTS DE LA BOÎTE DE VITESSES
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/815/Ape_Classic_400_E4_2017-2018_01.27.png)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/5/1/5/1/img/115151.JPG)
1 |
ROULEMENT (16X42X13) ORIGINE PIAGGIO TRIPORTEUR APE CALESSINO 2013>, CLASSIC 2017> -30209R- Plus d'informationsQuantité requise : 1 |
||||||
2 |
1F000750 ARBRE PRIMAIRE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/2/6/7/8/img/112678.JPG)
3 |
CAGE A AIGUILLE CARTER MOTEUR (22X28X12) ORIGINE PIAGGIO TRIPORTEUR APE CALESSINO 2013>2017, CLASSIC 2017> -884222808- Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
120205019 - RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/1/1/5/8/img/151158.JPG)
6 |
TIGE DE POUSSEE BOITE DE VITESSE ORIGINE PIAGGIO TRIPORTEUR APE CLASSIC 2014> -1A007850- Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
TIGE DE POUSSEE BOITE DE VITESSE ORIGINE PIAGGIO TRIPORTEUR APE CLASSIC 2014> -1A007850- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/5/9/0/0/img/115900.JPG)
7 |
CROISILLON BOITE DE VITESSE ORIGINE PIAGGIO TRIPORTEUR APE CALESSINO 2013>2019, CLASSIC 2014> Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/3/9/5/2/img/113952.JPG)
8 |
CLIPS/CIRCLIPS BOITE DE VITESSE ORIGINE PIAGGIO TRIPORTEUR APE CLASSIC 2014>/CALESSINO 2013>2017 -842004808- Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
523011013R - RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
1F000752 ENGRENAGE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/4/1/6/3/img/154163.JPG)
11 |
ENGRENAGE/PIGNON DE 2EME VITESSE ORIGINE PIAGGIO TRIPORTEUR CLASSIS 400 2017> -1F000753- Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
127303016R ENGRENAGE Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
127306513R ENGRENAGE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/0/2/9/3/img/120293.JPG)
14 |
ARBRE DE SELECTEUR DE VITESSE ORIGINE PIAGGIO TRIPORTEUR APE CLASSIC 2014> -127451019R- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/4/7/2/5/img/114725.JPG)
15 |
ROULEMENT (25X52X15) ORIGINE PIAGGIO TRIPORTEUR APE CLASSIC 2017>, CALESSINO 2013>2017 -880255211R- Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
841005207 - BAGUE Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
842002501 - BAGUE Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
842001507 - BAGUE Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
122032014 CIRCLIPS Plus d'informationsQuantité requise : 1 |
