Eclatés de véhicule - PIAGGIO VU APE CALESSINO 0 Ape Calessino 200 E4 Model Year 2019
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggiovu.svg)

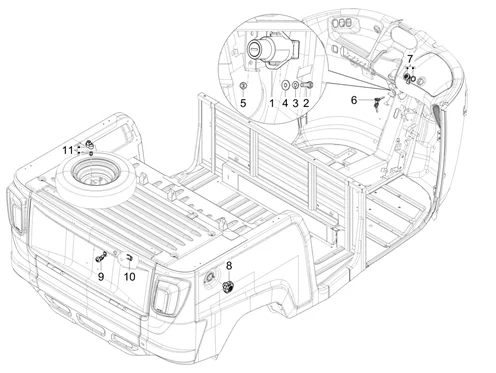

Châssis - parties plastiques - carrosseries : 02.20 SERRURES
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/858/Ape_Calessino_200_E4_Model_Year_2019_02.20.png)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/9/4/7/8/img/119478.JPG)
1 |
CONTACTEUR A CLE/SERRURE ORIGINE PIAGGIO TRIPORTEUR APE CALESSINO 2007>, CLASSIC 2006> -652046- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/4/0/img/65640.jpg)
2 |
VIS TH (6X18) ORIGINE PIAGGIO COMMUNA LA GAMME -031089- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/1/6/img/65416.jpg)
3 |
RONDELLE ELASTIQUE (6,4X11,8X1) ORIGINE PIAGGIO COMMUN A LA GAMME -016406- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/6/6/img/65366.jpg)
4 |
RONDELLE PLATE (6X16) ORIGINE PIAGGIO COMMUN A LA LA GAMME -013880- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/6/1/img/65461.jpg)
5 |
ECROU (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -020106- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/8/0/8/2/img/118082.JPG)
6 |
CLE ORIGINE PIAGGIO TRIPORTEUR APE CALESSINO 2013>, CLASSIC 2014> -B042633- Plus d'informationsQuantité requise : 1 |
||||||
7 |
B024169 CLÉS DE COUPLE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/9/3/1/3/img/159313.JPG)
9 |
JEU DE SERRURES COFFRE ORIGINE PIAGGIO TRIPORTEUR APE CALESSINO 2017> -B077164- Plus d'informationsQuantité requise : 1 |
