Eclatés de véhicule - VESPA VESPA PX 125 2011-2015
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/vespa.svg)

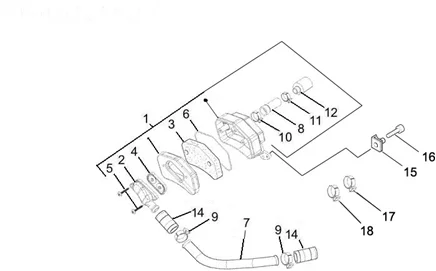

Moteur : 01.46 BOITIÎ AIR SECONDAIRE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/223/Vespa_PX_125_2011-2015_01.46.PNG)
1 |
8439575 - BOITE S.A.S. Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
827209 - COUVERCLE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/7/1/5/img/66715.jpg)
3 |
FILTRE A AIR BOITIER RECYCLAGE DES GAZ ORIGINE PIAGGIO COMMUN A LA GAMME SCOOTER 50 CC 2T -486942- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/6/8/1/img/68681.jpg)
4 |
MEMBRANE/SOUPAPE DE BOITIER RECYCLAGE DE GAZ ORIGINE PIAGGIO 50 ZIP 4T, FLY 4T, LIBERTY 4T, VESPA LX 4T -82758R- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/5/5/9/img/66559.jpg)
5 |
VIS CRUCIFORME (4X30) TARAUD ORIGINE PIAGGIO COMMUN A LA GAMME -478533- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/7/1/6/img/66716.jpg)
6 |
JOINT BOITIER AIR ORIGINE PIAGGIO 50 2T COMMUN A LA GAMME -486943- Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
844165 - TUYAU Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
843714 - TUBE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/6/7/2/img/68672.jpg)
9 |
COLLIER BOITIER RECYCLAGE DES GAZ ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME SCOOTER 50 CC 2T -827444- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/8/6/7/img/72867.jpg)
10 |
COLLIER SERRAGE DURITE (22.6) ORIGINE PIAGGIO COMMUN A LA GAMME -CM001905- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/8/6/6/img/72866.jpg)
11 |
COLLIER DURITE (19.8MM) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -CM001904- Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
832620 - BOUCHON Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/6/7/1/img/68671.jpg)
14 |
MANCHON DE TUYAU RECYCLAGE DES GAZ ORIGINE PIAGGIO 50 FLY, LIBERTY, NRG, ZIP, TYPHOON, VESPA-S, VESPA LX, PRIMAVERA, SPRINT/GILERA 50 RUNNER, STALKER/APRILIA 50 SR MOTARD -827443- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/9/9/8/img/65998.jpg)
15 |
ECROU TOLE (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -248419- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/3/2/img/66032.jpg)
16 |
VIS CRUCIFORME (5X16) ORIGINE PIAGGIO COMMUN LA GAMME -259151- Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
564014 - COLLIER Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
COLLIER BOITIER RECYCLAGE DES GAZ ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME SCOOTER 50 CC 2T -827444- Plus d'informationsQuantité requise : 2 |
