Eclatés de véhicule - VESPA VESPA LT 150 4T 3V IE 2014
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/vespa.svg)

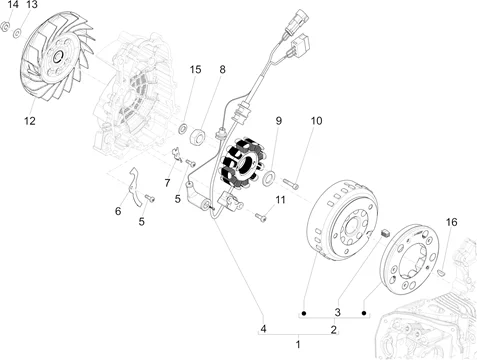

Moteur : 01.21 VOLANT MAGNETIQUE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/722/Vespa_LT_150_4T_3V_IE_2014_01.21.PNG)
1 |
B018107 - VOLANT MAGNETIQUE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/4/8/0/9/img/94809.jpg)
2 |
ROTOR COMPLET AVEC ROUE LIBRE ORIGINE PIAGGIO 125 FLY, LIBERTY, VESPA GTS, VESPA LX, PRIMAVERA, SPRINT, VESPA-S (MOTEUR 3 SOUPAPES ET IGET) 2020< -B018108- Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
B019134 - RESSORT Plus d'informationsQuantité requise : 5 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/4/7/0/3/img/94703.JPG)
4 |
STATOR ORIGINE PIAGGIO 125 FLY, LIBERTY, LX, S 2012>2015 -B016543- Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
B018105 - PLAQUETTE Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
B018106 - PLAQUETTE Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
ECROU ALLUMAGE (M16X1.25) ORIGINE PIAGGIO 125 FLY, LIBERTY, VESPA LX, PRIMAVERA, SPRINT -B015996- Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
B018464 - RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/7/1/6/7/img/127167.JPG)
11 |
VIS CRUCIFORME (5X16) ORIGINE PIAGGIO COMMUN A LA GAMME -1A003109- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/5/3/5/0/img/75350.JPG)
12 |
TURBINE/VENTILATEUR ALLUMAGE ORIGINE PIAGGIO 125-150 FLY, LIBERTY, PRIMAVERA, SPRINT 2013> -1A001379- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/7/9/img/63779.jpg)
13 |
RONDELLE PLATE (8,4X15X1,5) ORIGINE PIAGGIO COMMUN A LA GAMME -003058- Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
B015807 - RONDELLE Plus d'informationsQuantité requise : 1 |
