Eclatés de véhicule - VESPA VESPA GTV 250 ie Navy 2007
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/vespa.svg)

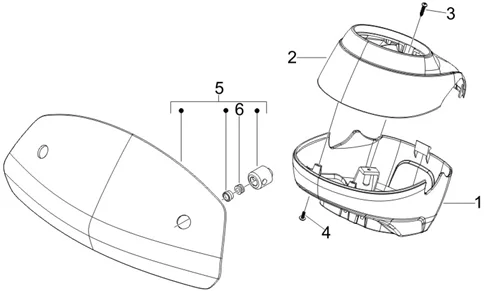

Guidon/direction : 03.01 COUVERTURES GUIDON
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/219/Vespa_GTV_250_ie_Navy_2007_03.01.PNG)
1 |
624682 - CACHE DIRECTION Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
62468200DE - CACHE DIRECTION Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
624683 - COUVRE POIGNEE Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
62468300DE - COUVRE POIGNEE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/9/2/img/66092.jpg)
3 |
VIS AUTOTARAUDEUSE (3.85X16) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -270793- Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/3/8/img/66038.jpg)
4 |
VIS CARENAGE/CARROSSERIE ORIGINE PIGGIO COMMUN A LA GAMME -259577- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/5/3/8/6/img/85386.jpg)
5 |
SAUTE VENT MINI ORIGINE PIAGGIO 125-250VESPA GT, 250-300 VESPA GTV FUME -624701- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/9/9/3/img/66993.JPG)
6 |
560173 - SILENTBLOC Plus d'informationsQuantité requise : 2 |
