Eclatés de véhicule - VESPA VESPA GTS 300 ie Super Sport 2010-2013
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/vespa.svg)

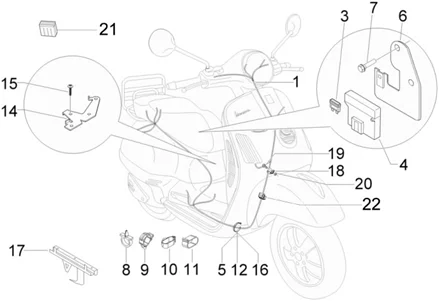

Installation électrique : 06.08 FAISCEAU DE CÂBLES PRINCIPAL
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/216/Vespa_GTS_300_ie_Super_Sport_2010-2013_06.08.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/6/2/2/2/img/86222.jpg)
1 |
FAISCEAU DE CABLE ORIGINE PIAGGIO 125-300 VESPA GTS 2009>2016 -641669- Plus d'informationsQuantité requise : 1 |
||||||
1 |
642660 - FAISCEAU DE CABLES Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/4/img/66004.jpg)
3 |
FUSIBLE PLAT ENFICHABLE STANDARD 7,5A ORIGINE PIAGGIO COMMUN A LA GAMME -252945- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/2/4/4/img/66244.jpg)
3 |
FUSIBLE PLAT ENFICHABLE STANDARD 15A ORIGINE PIAGGIO COMMUN A LA GAMME -290860- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/2/5/4/img/66254.jpg)
3 |
FUSIBLE PLAT ENFICHABLE STANDARD 10A ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -292507- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/4/0/1/img/73401.JPG)
3 |
FUSIBLE PLAT ENFICHABLE STANDARD 30A ORIGINE PIAGGIO COMMUN A LA GAMME -CM225730- Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
584211 - FUSE HOLDER TERM.BOARD 6 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/4/2/img/65742.jpg)
5 |
COLLIER DE SERRAGE NYLON TYPE RILSAN 180 MM ORIGINE PIAGGIO COMMUN A LA GAMME -145298- Plus d'informationsQuantité requise : 13 |
||||||
|
6 |
641532 - ETRIER Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/9/5/9/img/70959.jpg)
7 |
VIS BRIDE TH (6X10) ORIGINE PIAGGIO COMMUN A LA GAMME -969296- Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
CM006904 - OLLIER Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/0/5/img/72905.jpg)
9 |
CLIPS ATTACHE FASCEAU ORINE PIAGGIO COMMUN A LA GAMME -CM006903- Plus d'informationsQuantité requise : 3 |
||||||
|
10 |
CM006911 - RESSORT Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
CM006907 - RESSOT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/0/4/img/72904.jpg)
10 |
COLLIER PINCE RETENUE DURITE ORIGINE PIAGGIO COMMUN A LA GAMME -CM006902- Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/1/8/img/72918.JPG)
11 |
CLIPS ATTACHE FAISCEAU ORIGINE PIAGGIO COMMUN A LA GAMME -CM013203- Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
COLLIER DE SERRAGE NYLON TYPE RILSAN 180 MM ORIGINE PIAGGIO COMMUN A LA GAMME -145298- Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
656331 - SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/1/7/img/66117.jpg)
15 |
VIS TBC (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -272836- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/1/7/img/66017.jpg)
16 |
COLLIER DE SERRAGE NYLON TYPE RILSAN 4,8X270MM ORIGINE PIAGGIO COMMUN A LA GAMME -257134- Plus d'informationsQuantité requise : 3 |
||||||
|
17 |
639843 - PATTES Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
638792 - COLLIERS Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/4/4/0/img/66440.jpg)
19 |
VIS CRUCIFORME (5X10) ORIGINE PIAGGIO COMMUN A LA GAMME -433800- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/8/0/2/img/63802.jpg)
20 |
RONDELLE PLATE (5.2X15X1) ORIGINE PIAGGIO COMMUN A LA GAMME -006078- Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
252605 - TERMINAL Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/0/2/img/67302.jpg)
22 |
RESSORT DE CONNECTEUR ORIGINE PIAGGIO COMMUN A LA GAMME -584520- Plus d'informationsQuantité requise : 5 |
