Eclatés de véhicule - APRILIA SRV 850 4T 8V E3 2012-2013
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

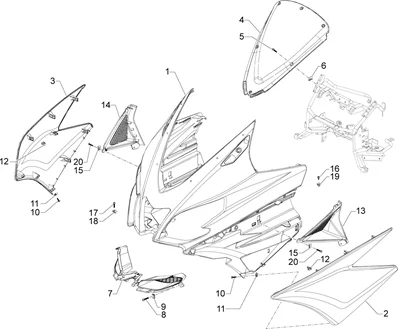

Châssis - parties plastiques - carrosseries : 02.26 TABLIER AVANT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/581/SRV_850_4T_8V_E3_2012-2013_02.26.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/3/8/8/8/3/img/38883.jpg)
1 |
FACE AVANT ORIGINE PIAGGIO APRILIA 850 SRV 2012>2014 BLANC 525 -67447850BM Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/3/8/8/8/4/img/38884.jpg)
1 |
FACE AVANT ORIGINE PIAGGIO APRILIA 850 SRV 2012-2014< GRIS 760/B -67447850H4 Plus d'informationsQuantité requise : 1 |
||||||
1 |
FACE AVANT ORIGINE PIAGGIO APRILIA 850 SRV -67447850XN2 Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
FACE AVANT ORIGINE PIAGGIO APRILIA 850 SRV 2012>2014 BRUT -674478 Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
674481 - TABLIER Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
67448160NI - TABLIER Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/3/8/8/8/9/img/38889.jpg)
2 |
TABLIER AVANT LATERAL GAUCHE ORIGINE PIAGGIO APRILIA 850 SRV 2012>2014 BLANC 525 -67448100XN2- Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
674482 - TABLIER Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/3/8/8/9/1/img/38891.jpg)
3 |
TABLIER LATERAL AVANT DROIT ORIGINE PIAGGIO APRILIA 850 SRV NOIR 98/A -67448260NI- Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
67448260XN2 - TABLIER D. Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
674479000C - PROTECTION SUP. TABLIER Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/5/7/img/73357.jpg)
5 |
VIS TORX (4,2X16) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178601 Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/2/6/img/72926.jpg)
6 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 6 |
||||||
|
7 |
897690 - TABLIER * Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/7/2/img/73372.jpg)
8 |
VIS TORX (4X16) TARAUD CARENAGE ORIGINE PIAGGIO COMMUN A LA GAMME -CM180701 Plus d'informationsQuantité requise : 2 |
||||||
|
9 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 2 |
||||||
|
10 |
VIS TORX (4,2X16) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178601 Plus d'informationsQuantité requise : 6 |
||||||
|
11 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/4/0/4/img/73404.jpg)
12 |
AGRAPHE ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -D9004468091 Plus d'informationsQuantité requise : 12 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/3/8/8/9/3/img/38893.jpg)
13 |
DEFLECTEUR AIR DE FACE AVANT GAUCHE ORIGINE PIAGGIO APRILIA 850 SRV -674483000C Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/3/8/8/9/4/img/38894.jpg)
14 |
DEFLECTEUR AIR DE FACE AVANT DROIT ORIGINE PIAGGIO APRILIA 850 SRV -674484000C Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/6/5/img/73365.jpg)
16 |
VIS TORX (6X16) AVEC EPAULEMENT ORIGINE PIAGGIO COMMUN A LA GAMME -CM179202 Plus d'informationsQuantité requise : 2 |
||||||
|
17 |
VIS TORX (4,2X16) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178601 Plus d'informationsQuantité requise : 15 |
||||||
|
18 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 13 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/9/0/1/9/img/109019.jpg)
19 |
AGRAPHE/CHEVILLE A EXPENSION ORIGINE PIAGGIO COMMUN A LA GAMME -157716 Plus d'informationsQuantité requise : 2 |
||||||
|
20 |
VIS TORX (4,2X16) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178601 Plus d'informationsQuantité requise : 6 |
