Eclatés de véhicule - DERBI SENDA SM 50 SENDA SM X-RACE 2007 E2 3ed
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/derbi.svg)

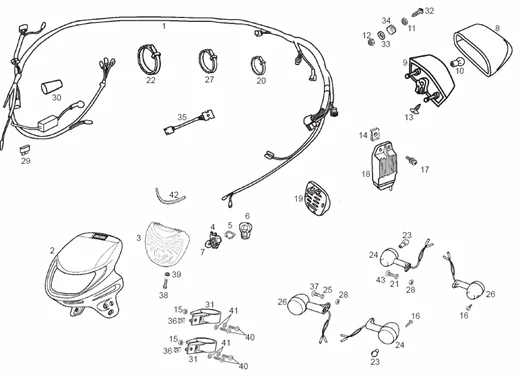

Circuit électrique : 7 CIRCUIT ELECTRIQUE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1043/SENDA_SM_X-RACE_2007_E2_3ed_7.png)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/4/3/9/0/img/64390.jpg)
1 |
FAISCEAU ELECTRIQUE ORIGINE PIAGGIO GILERA 50 SMT, RCR 2006>2010/DERBI 50 SENDA 2005>2010 -00H01046301- Plus d'informationsQuantité requise : 1 |
||||||
2 |
00H02258875 - PLAQUE PHARE - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
00H02259871 - SCTO.CARC.FARO NGR/BLN.X-RACE 06 Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
00H01012011 - OPTIQUE COMPLETE - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/6/4/1/img/63641.jpg)
4 |
PORTE-LAMPE DE PHARE ORIGINE PIAGGIO GILERA 50 SMT, RCR 2006>/APRILIA 50 SX, RX 2006> -00003710110- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/6/4/2/img/63642.jpg)
5 |
RESSORT PORTE AMPOULE/LAMPE AVANT ORIGINE DERBI 50 SENDA 2017</ GILERA 50 SMT, RCR 2017</APRILIA 50 SX, RX 2017< -00003710120- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/0/0/3/img/65003.jpg)
6 |
PROTECTION AMPOULE DE PHARE ORIGINE DERBI 50 SENDA /GILERA 50 SMT, RCR/APRILIA 50 RX, SX -00H05703141- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/9/4/2/img/65942.jpg)
7 |
AMPOULE/LAMPE 12V 35/35W S2 ORIGINE PIAGGIO COMMUN A LA GAMME -219528- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/4/3/8/3/img/64383.jpg)
8 |
FEU ARRIERE ORIGINE DERBI 50 SENDA 2006</GILERA 50 SMT, RCR 2006>2010 -00H01006321- Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
FEU ARRIERE ORIGINE DERBI 50 SENDA 2006</GILERA 50 SMT, RCR 2006>2010 -00H01006321- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/4/3/6/6/img/64366.jpg)
10 |
AMPOULE/LAMPE 12V 21/5W BAY15D ORIGINE PIAGGIO COMMUN A LA GAMME -00H01000371- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/4/8/4/0/img/64840.jpg)
11 |
RONDELLE PLATE (5,3X15X1) ORIGINE PIAGGIO COMMUN A LA GAMME -00H03800722- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/9/5/7/img/63957.jpg)
13 |
VIS DE CABOCHON FEU ARRIERE ORIGINE PIAGGIO 50 GILERA SMT, RCR 2006</DERBI SENDA 2000>2010 -00G01001571- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/9/img/66009.jpg)
14 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/6/0/img/65460.jpg)
15 |
ECROU M5 ORIGINE PIAGGIO COMMUN A LA GAMME -020105- Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
00011021300 - VIS Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/8/9/5/img/63895.jpg)
17 |
VIS BTR (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -00D05910081- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/8/8/8/img/70888.jpg)
18 |
REGULATEUR 50 A BOITE ORIGINE PIAGGIO 50 GILERA SMT, RCR 2006>2017/DERBI SENDA 2000>2017/APRILIA RS 2006>2010, 50 RS4 2011>2017, RX, SX 2006>2017 (ROUGE) -898891- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/4/3/8/2/img/64382.jpg)
19 |
AVERTISSEUR ORIGINE DERBI 50 SENDA 2004>/GILERA 50 SMT, RCR/APRILIA 50 SX, RX, RS 2006> -00H01005311- Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
00A00900531 - COLLIER Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/8/7/6/img/63876.jpg)
21 |
RONDELLE PLATE (6X15) ORIGINE PIAGGIO COMMUN A LA GAMME -00D01200171- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/8/9/9/img/63899.jpg)
22 |
COLLIER DE SERRAGE NYLON TYPE RILSAN (290X4.8) ORIGINE PIAGGIO COMMUN A LA GAMME -00F00900531- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/2/9/8/img/67298.jpg)
23 |
AMPOULE/LAMPE 12V 10W BAU15S/RY10 ORANGE ORIGINE PIAGGIO COMMUN A LA GAMME -584332- Plus d'informationsQuantité requise : 4 |
||||||
|
24 |
00H01703301 - GLIGNOTEURS AR. DROITE - PRODUIT NON REMPLACEMENT NON DÉFINI Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/2/6/img/63726.JPG)
25 |
RONDELLE PLATE (6X12X1.7) ORIGINE PIAGGIO COMMUN A LA GAMME -00031106000- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/4/5/9/5/img/64595.jpg)
26 |
CLIGNOTANT ARRIERE GAUCHE/AVANT DROIT ORIGINE DERBI 50 SENDA 2004>2010/GILERA 50 SMT, RCR 2003>2010 -00H01703391- Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
ATTACHE CABLE RISLAN DEMONTABLE ORIGINE PIAGGIO APRILIA RS 50 2006>2010, RX-SX 50 2006>2017/GILERA SMT 50 1998>2017 -00D00900531- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/5/9/0/img/63590.jpg)
28 |
ECROU AUTOBLOQUANT/NYLSTOP (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -00000023060- Plus d'informationsQuantité requise : 1 |
||||||
|
29 |
00H01001911 - FUSIBLE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/4/6/8/4/img/64684.jpg)
30 |
PROTECTION DE CONNEXIONS SUR FAISCEAU ORIGINE PIAGGIO GILERA 50 SMT, RCR 2011>/DERBI 50 SENDA 2000>/APRILIA 50 SX, RX 2011> -00H02300961- Plus d'informationsQuantité requise : 1 |
||||||
|
31 |
00H04612841 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
31 |
861000 - BRIDA FIJ.CARCASA FARO X-TR 06 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/6/4/4/img/63644.jpg)
32 |
VIS BTR (5X50) ORIGINE PIAGGIO COMMUN A LA GAMME -00004053500- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/4/3/7/6/img/64376.jpg)
33 |
ENTRETOISE DE FEU ARRIERE OU MAITRE CYLINDRE DE FREIN ARRIERE ORIGINE PIAGGIO 50 GILERA SMT 2006/DERBI SENDA 2000>2010/APRILIA RS 2006>2010 -00H01002821- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/0/5/1/img/65051.jpg)
34 |
SILENTBLOC DE FIXATION FEU ARRIERE ORIGINE PIAGGIO GILERA 50 50 SMT, RCR/DERBI 50 SENDA 2000>2010 -00H06800461- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/4/9/9/7/img/64997.jpg)
35 |
CENTRALE CLIGNOTANTE ORIGINE PIAGGIO 50 GILERA SMT, RCR 2006>2017/DERBI SENDA 2000>2017/APRILIA 50 SX, RX 2006>2017 -00H05700481- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/4/1/1/9/img/64119.jpg)
36 |
ECROU TOLE (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -00G04401462- Plus d'informationsQuantité requise : 1 |
||||||
|
37 |
00008062000 - BOULON BOMBEE ALLEN 6M100X20 Plus d'informationsQuantité requise : 1 |
||||||
|
39 |
RONDELLE PLATE (5,3X15X1) ORIGINE PIAGGIO COMMUN A LA GAMME -00H03800722- Plus d'informationsQuantité requise : 1 |
||||||
|
40 |
00008051600 - BOULON BOMBEE ALLEN 5M80X16 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/4/9/6/img/69496.jpg)
41 |
RONDELLE PLATE (5X10) ORIGINE PIAGGIO COMMUN A LA GAMME -847226- Plus d'informationsQuantité requise : 1 |
||||||
|
42 |
00H05701101 - BUTEE PHARE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/6/6/4/img/63664.jpg)
43 |
VIS BTR TETE BOMBEE (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -00008061500- Plus d'informationsQuantité requise : 1 |
