Eclatés de véhicule - MOTO GUZZI S 1000 1989-1994
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/motoguzzi.svg)

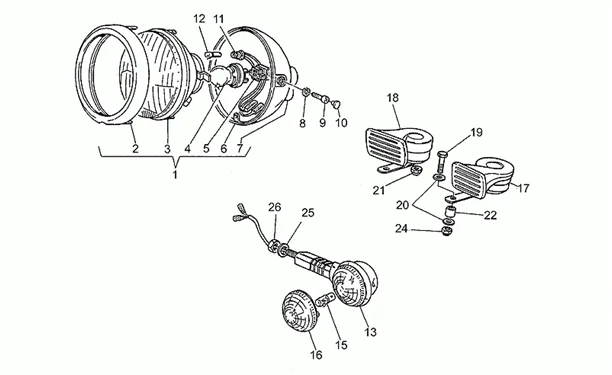

Chassis : 33.07 PHARE AVANT-KLAXON
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/512/S_1000_1989-1994_33.07.PNG)
1 |
GU28740533 - FEU AVANT Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
GU19740454 - CADRE PHARE Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
GU18740435 - GROUPE OPTIQUE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/2/5/6/img/66256.jpg)
4 |
AMPOULE/LAMPE 12V 60/55W H4 ORIGINE PIAGGIO COMMUN A LA GAMME -292723- Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
GU14756255 - CONNECTEUR Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
GU23740418 - CALOTTE DE PHARE Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
GU19740404 - COUVERCLE Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
GU95004210 - RONDELLE 10,2X18X2 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/3/1/4/2/img/133142.jpg)
9 |
VIS BTR (10X25) ORIGINE PIAGGIO COMMUN A LA GAMME -GU98622525- Plus d'informationsQuantité requise : 2 |
||||||
|
10 |
GU23943510 - BOUCHON Plus d'informationsQuantité requise : 2 |
||||||
|
11 |
GU17740405 - PORTE AMPOULE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/5/9/img/65759.jpg)
12 |
AMPOULE/LAMPE 12V 4W BA9S ORIGINE PIAGGIO COMMUN A LA GAMME -163015- Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
GU93450127 - LAMPE (OU AMPOULE) 12V-10W Plus d'informationsQuantité requise : 2 |
||||||
|
17 |
GU28743761 - AVERTISSEUR TON GRAVE Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
GU28743760 - AVERTISSEUR TON AIGU Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
GU98680330 - VIS TCEI M6X30 Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
GU95000206 - RONDELLE Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
GU92781062 - ECROU Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
GU91181005 - ENTRETOISE Plus d'informationsQuantité requise : 2 |
||||||
|
24 |
GU92630206 - ECROU M6X1 Plus d'informationsQuantité requise : 2 |
||||||
|
25 |
GU95022112 - RONDELLE EVENT. Plus d'informationsQuantité requise : 2 |
||||||
|
26 |
GU92602512 - ECROU BAS M12X1,25 Plus d'informationsQuantité requise : 2 |
