Eclatés de véhicule - APRILIA RXV 450 2009-2011
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

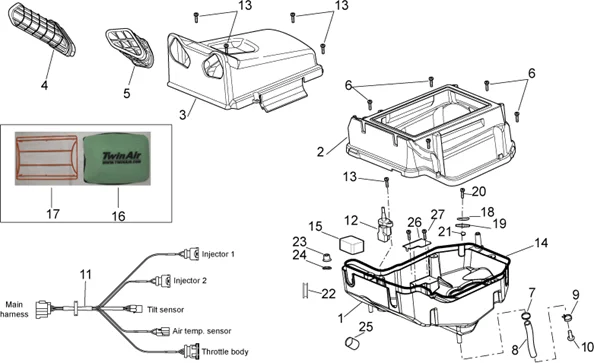

Chassis : 28.19 CORPS FILTRE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/646/RXV_450_2009-2011_28.19.PNG)
1 |
855662 - BASE CORPS FILTRE Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
855664 - BASE CORPS FILTRE Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
853695 - BO?TIER DU FILTRE Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
AP9100703 - ASSIEME COPERCHIO CON PARATIA Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
AP9100588 - PRESA ARIA DX Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
AP9100587 - PRESA ARIA SX Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/7/5/img/71975.jpg)
6 |
VIS PARKER (4,2X16) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152351 Plus d'informationsQuantité requise : 5 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/1/5/5/img/71155.jpg)
7 |
COLLIER DURITE (10,1) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8101595 Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
AP8144038 - TUYAU ESSENCE 6X10 Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
AP8102377 - COLLIER Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/4/1/9/img/71419.JPG)
10 |
BOUCHON DE VIDANGE BOITE A AIR ORIGINE PIAGGIO COMMUN A LA GAMME APRILIA / MOTO GUZZI -AP8120876 Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
855786 - CABLAGE Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
AP9100427 - SENSORE TEMPER.ARIA Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/7/6/img/71876.jpg)
13 |
VIS CRUCIFORME (3.9X14) TARAUD CARENAGE INOX ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME MOTO -AP8150413 Plus d'informationsQuantité requise : 5 |
||||||
|
14 |
890513 - JOINT D.4 Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
851006 - EPONGE Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
858044 - FILTRE AIR Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
858045 - MANIVEAU FILTRE A AIR Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
855783 - JOINT Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
855784 - PLAQUETTE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
855770 - VIS M10X1,5X20 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/6/0/img/71960.jpg)
21 |
ECROU BRIDE AUTOBLOQUANT/NYLSTOP (M10) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152301 Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
CM239501 - CAOUTCHOUC Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
855790 - SOUPAPE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/7/6/2/img/68762.jpg)
24 |
RONDELLE POUR VIS ENTRAINEMENT POMPE A EAU ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME MAXISCOOTER 125-250 -828535 Plus d'informationsQuantité requise : 1 |
||||||
|
25 |
855900 - CAPUCHON CAOUTCHOUC Plus d'informationsQuantité requise : 1 |
||||||
|
26 |
AP9150529 - COUVERCLE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/7/1/img/71971.jpg)
27 |
VIS BTR CARROSSERIE (3X12) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152334 Plus d'informationsQuantité requise : 2 |
