Eclatés de véhicule - APRILIA RXV 450 2008
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

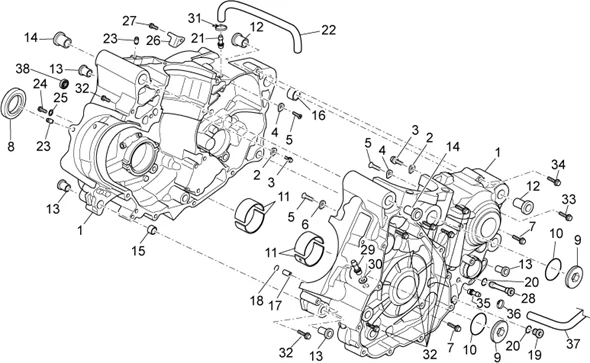

Moteur : 29.35 CARTER MOTEUR I
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/634/RXV_450_2008_29.35.PNG)
1 |
CM155401 - PAIRE CARTER Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
CM155402 - PAIRE CARTER Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
CM155403 - PAIRE CARTER Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
Paire carter |
||||||
|
2 |
AP9150146 - PIASTRINA RIT.CUSCIN.L Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/4/1/img/71941.jpg)
3 |
VIS BRIDE TH (6X12) ORIGINE PIAGGIO COMUUN A LA GAMME -AP8152277 Plus d'informationsQuantité requise : 3 |
||||||
|
4 |
AP9150145 - PIASTRINA RIT.CUSCIN.L Plus d'informationsQuantité requise : 2 |
||||||
|
5 |
AP9150394 - (*)VITE TSPEI M6X12 Plus d'informationsQuantité requise : 3 |
||||||
|
6 |
AP9150489 - PIASTRINA RITEGNO CUSC Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/5/0/9/7/6/img/50976.jpg)
7 |
VIS BRIDE TH (6X40) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152283 Plus d'informationsQuantité requise : 6 |
||||||
|
8 |
ANELLO TENUTA D32-D45- |
||||||
|
9 |
AP9150149 - TAPPO PER MONTAGGIO PI Plus d'informationsQuantité requise : 2 |
||||||
|
10 |
AP9150353 - O-RING 26.65X2.62 (OR Plus d'informationsQuantité requise : 2 |
||||||
|
11 |
AP9150324 - SEMICUSCINETTO BANCO D Plus d'informationsQuantité requise : 4 |
||||||
|
11 |
AP9150456 - SEMICUSC.DI BANCO DX Plus d'informationsQuantité requise : 4 |
||||||
|
11 |
AP9150457 - SEMICUSCINETTO BANCO D Plus d'informationsQuantité requise : 4 |
||||||
|
12 |
AP9150440 - BUSSOLA A "T" D34-D21 Plus d'informationsQuantité requise : 2 |
||||||
|
13 |
AP9150441 - BUSSOLA A "T" D28-D13- Plus d'informationsQuantité requise : 2 |
||||||
|
14 |
AP9150442 - BUSSOLA A "T" D19-D13- Plus d'informationsQuantité requise : 4 |
||||||
|
15 |
AP9150116 - BUSSOLA DI RIFERIMENTO Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
AP9150115 - BUSSOLA DI RIFERIMENTO Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
AP9150117 - (*)BUSSOLA RIFERIMENTO Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
AP9150350 - O-RING 8.73X1.78 Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
AP9150174 - TAPPO SCARICO OLIO MOT Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
AP9150349 - ROSETTA DI ALLUMINIO D Plus d'informationsQuantité requise : 2 |
||||||
|
21 |
AP9150533 - (*)RACCORDO SFIATO OLIO Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
AP9150471 - TUBO GOMMA 5X9 Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
AP9150346 - GETTI LUBRIF.TESTE Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/4/7/img/71947.jpg)
24 |
VIS BRIDE TH (8X16) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152285 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/7/0/7/0/img/97070.jpg)
25 |
RONDELLE PLATE (8X16X1,5) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8121862 Plus d'informationsQuantité requise : 1 |
||||||
|
26 |
AP9150439 - PIASTRINA RACCOLTA OLI Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
VIS BRIDE TH (6X12) ORIGINE PIAGGIO COMUUN A LA GAMME -AP8152277 Plus d'informationsQuantité requise : 1 |
||||||
|
28 |
AP9150078 - TAPPO SCARICO OLIO CAM Plus d'informationsQuantité requise : 1 |
||||||
|
29 |
AP9150109 - RACCORDO BLOW-BY Plus d'informationsQuantité requise : 1 |
||||||
|
30 |
AP9150349 - ROSETTA DI ALLUMINIO D Plus d'informationsQuantité requise : 1 |
||||||
|
31 |
AP8102377 - COLLIER Plus d'informationsQuantité requise : 1 |
||||||
|
32 |
AP9150526 - (*)VITE TEF M7X1 - L42 Plus d'informationsQuantité requise : 7 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/7/1/4/img/72714.jpg)
33 |
VIS BRIDE TH (6X65) ORIGINE PIAGGIO COMMUN A LA GAMME -B016762 Plus d'informationsQuantité requise : 1 |
||||||
|
34 |
828922 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
35 |
AP9150344 - RACCORDO SFIATO OLIO Plus d'informationsQuantité requise : 1 |
||||||
|
36 |
CM001911 - HOSE CLIP Plus d'informationsQuantité requise : 1 |
||||||
|
37 |
AP9150545 - BREATHER PIPE 5X9 Plus d'informationsQuantité requise : 1 |
||||||
|
38 |
85114R - ROULEMENT Plus d'informationsQuantité requise : 1 |
